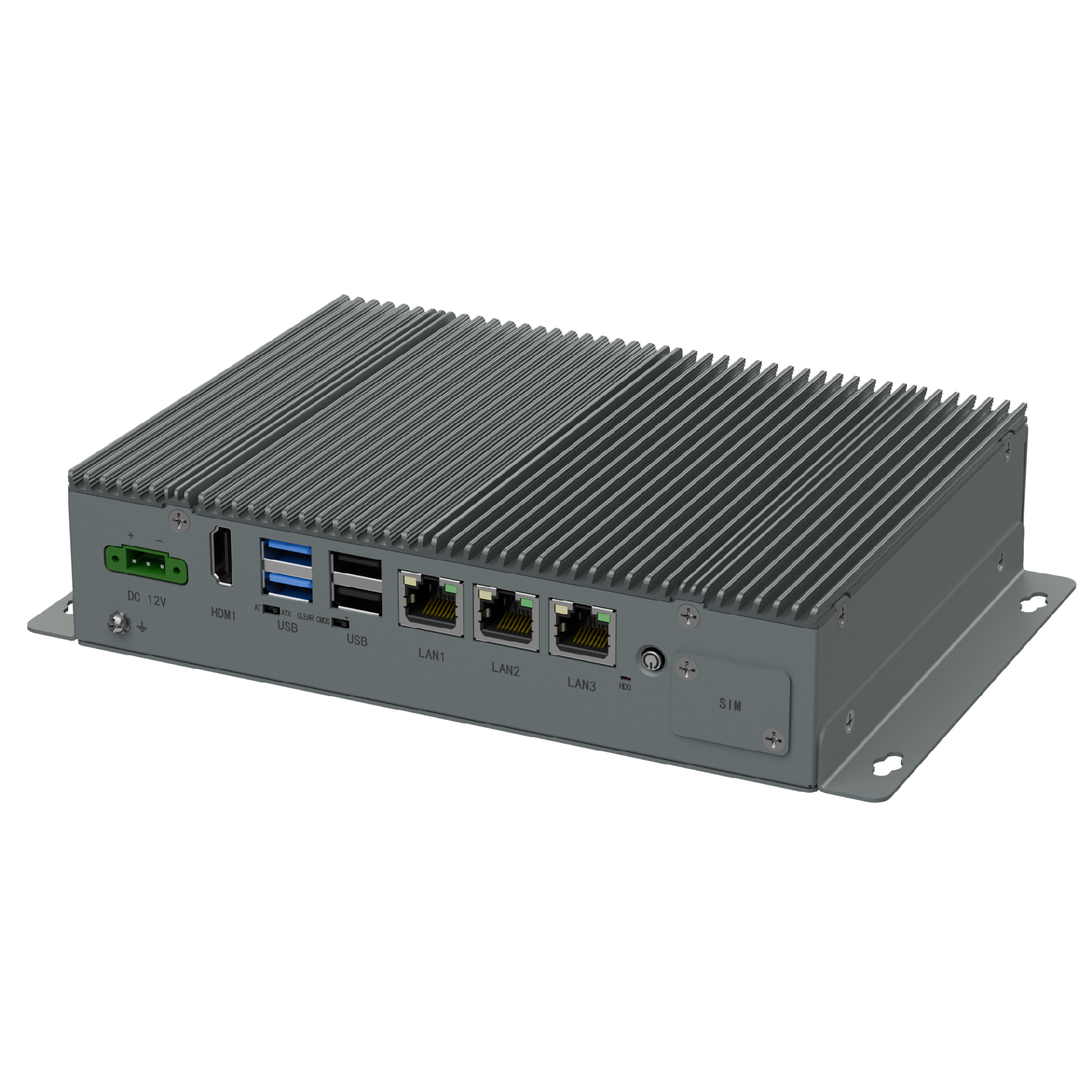

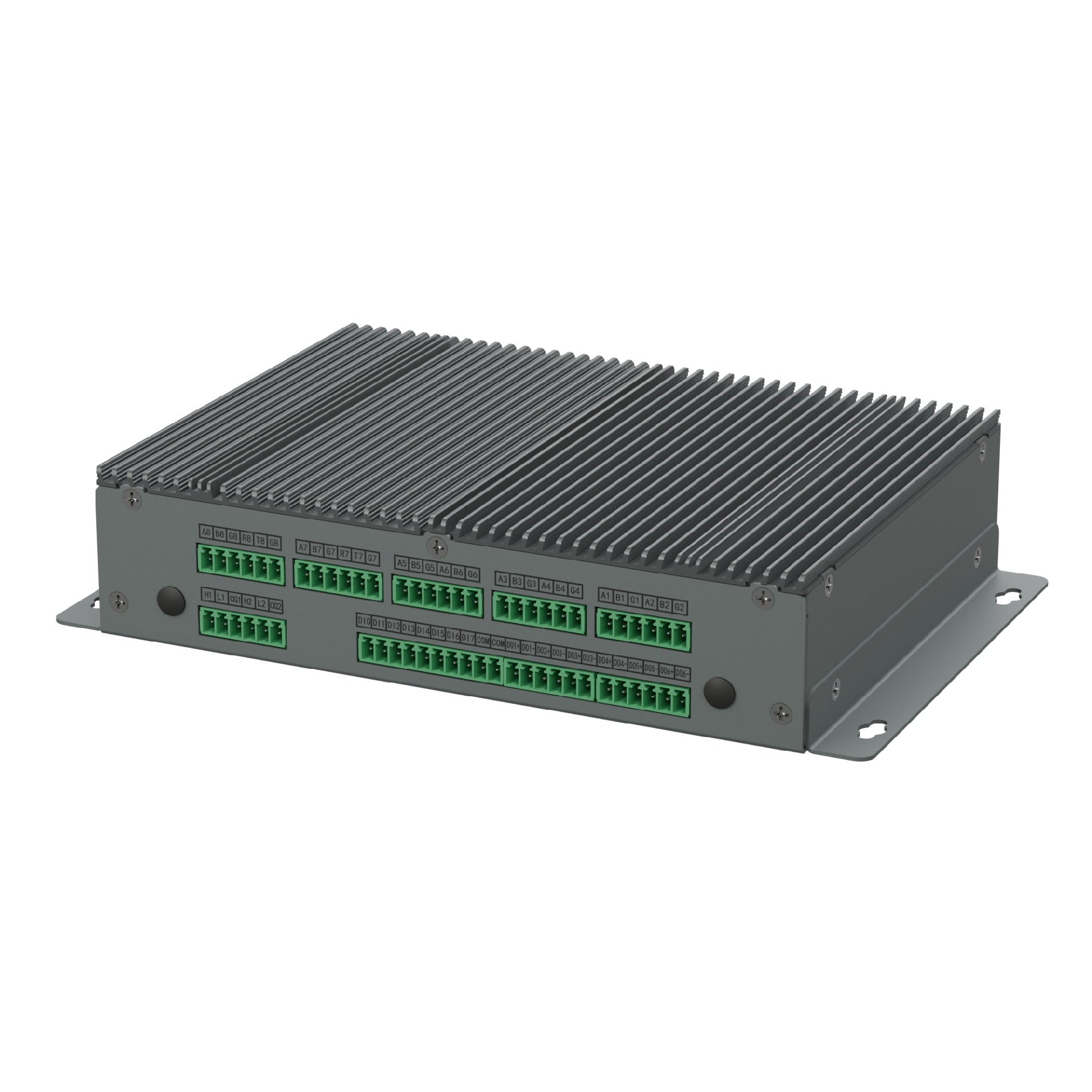

EMS储能控制器
ECC-U5000-S001

Intel® Elkhart lake Soc CPU

Intel® CPU SoC MCP,无风扇散热设计

1*DDR4 3200MHz SODIMM,最大支持32GB

1*HDMI显示,1*mSATA

2*MiniPCIe扩展接口(1*MiniPCIe 支持4G,带SIM卡槽,1*MiniPCIe带PCIeX1和USB2.0信号)

8*COM(2*RS232/485+6*RS485),3*LAN,2*USB3.1+2*USB2.0,8*DI+6*DO带隔离

2*CAN,支持信号隔离

DC 12V或9~36V(可选)宽压直流供电

获取报价
产品概述
ECC-U5000, 搭载Intel® Elkhart lake U系列处理器,具有丰富的I/O接口,内置2*Mini PCIe 扩展模块,DC12V或9~36V(可选)宽压直流供电可选,该产品采用SGCC箱体设计,体积精致小巧,主要应用场景为储能系统集成及制造。
产品参数
CPU Intel® Elkhart lake SoC CPU: Celeron J6412 2.0-2.6GHz 4核4线程
芯片组 Intel® CPU SoC MCP
系统内存 1*DDR4 3200 MHz SODIMM,最大支持 32GB
BIOS AMI EFI BIOS,128Mbit SPI flash memory
存储 1*全长mSATA,带SATA3.0信号,最高支持6Gbps的传输速度
显示 1*HDMI显示;
Intel UHD Graphics 或 锐炬® Xᵉ Graphics,Supports Intel DL boost深度学习加强技术,DirectX12.1,
OpenGL 4.6 OpenCL 3.0,HDMI最高分辨率4096*2304@60Hz
扩展 2*全长Mini-PCIe,带PCIeX1和USB2.0信号,可扩展PCIe信号的功能模块
其中1*MiniPCIe,带SIM卡槽,支持4G模块;另一个MIniPCie接口功能预留

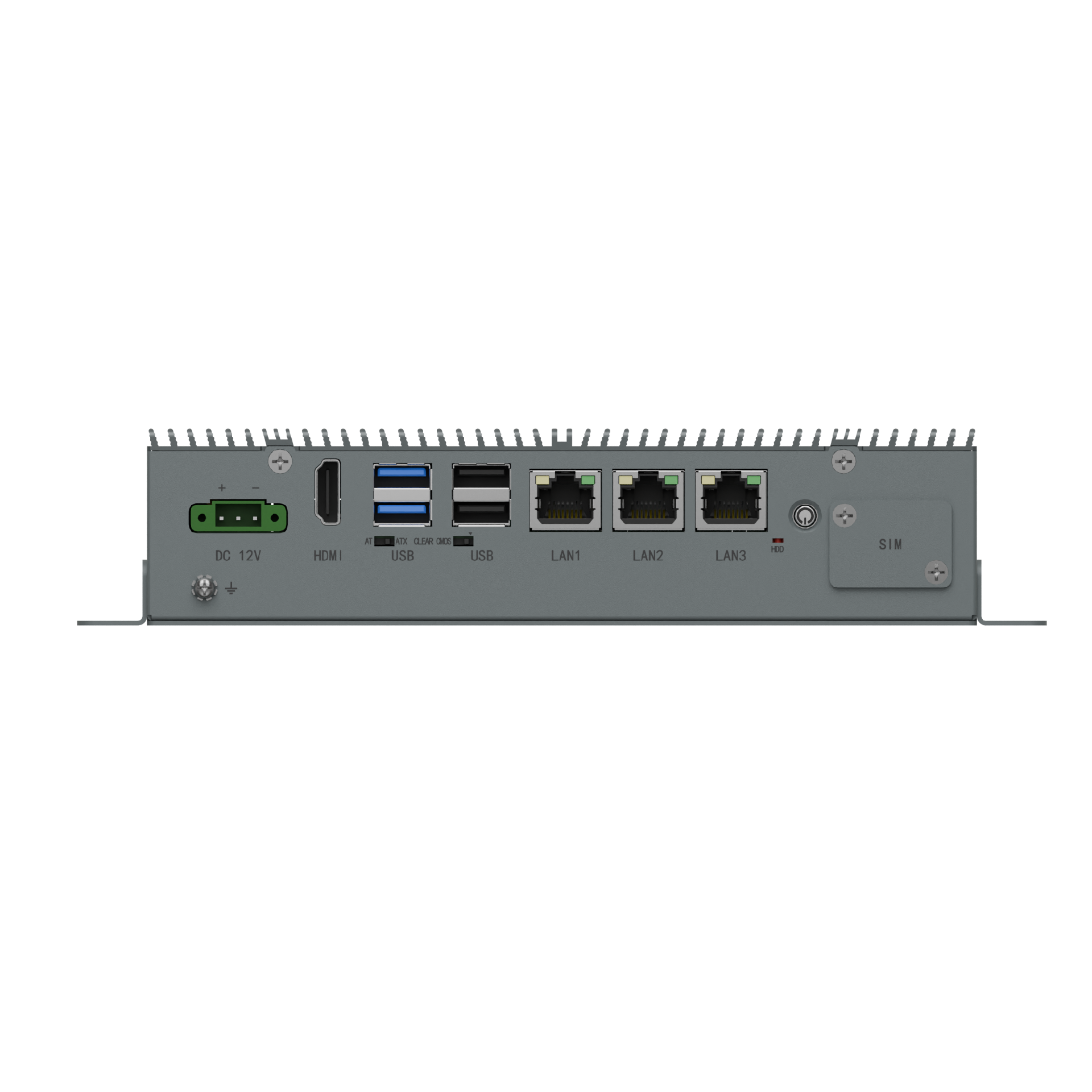

前面板I/O 1*HDMI;2*USB3.1+2*USB2.0 Type A ;3*RJ45;1*3pin DC-IN端子插座;1*SIM卡槽(带SIM盖板)

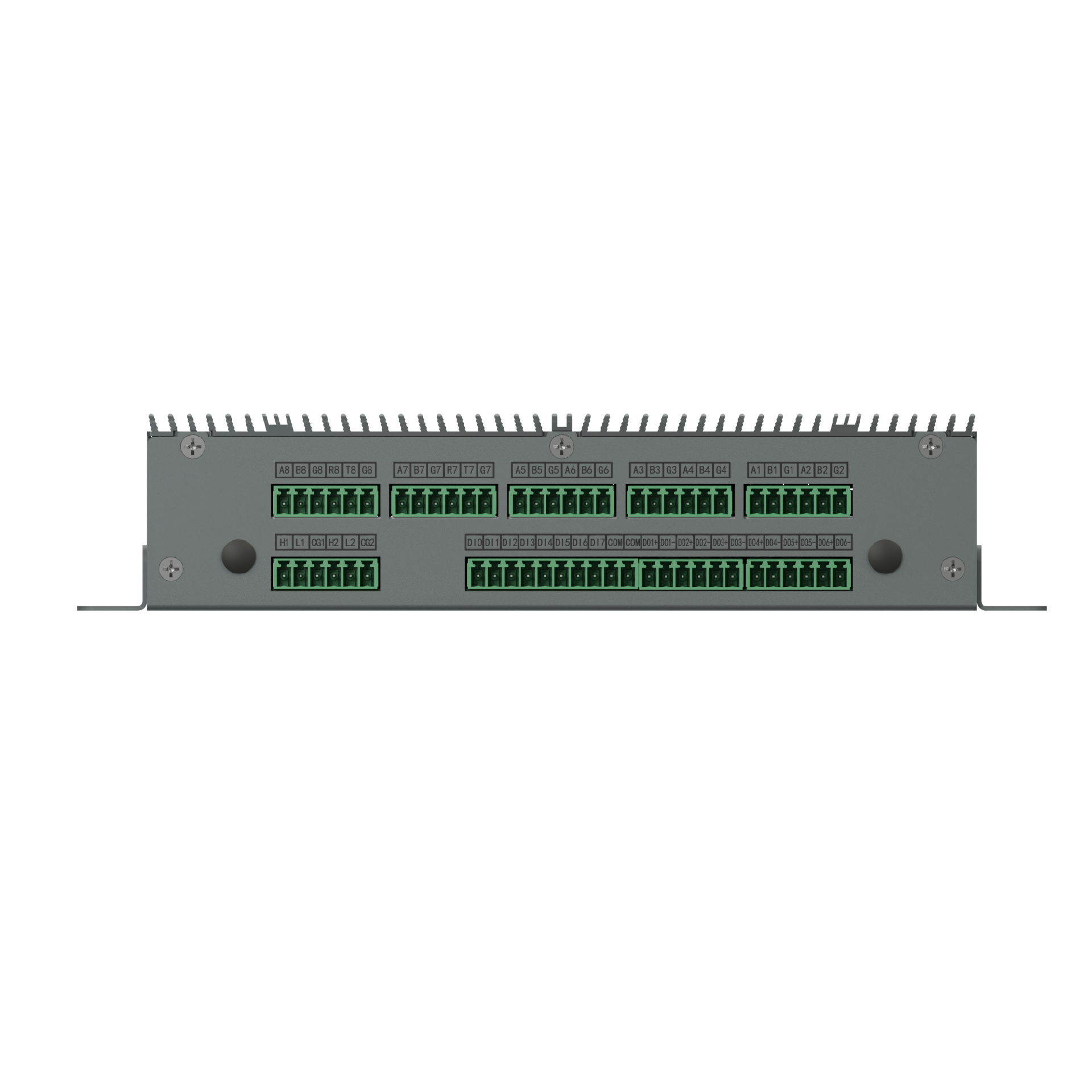

后面板I/O 8*COM:2*RS232/485和6*RS485三线信号(8个串口均为1*6P凤凰端子形式);
8*DI输入信号形式为湿节点输入,24V/0V高低电平,光耦隔离;6*DO输出信号形式为继电器常开输出、无源输出,
继电器触点容量为:30V DC/5A、250V AC/5A(DIO均为1*6P凤凰端子形式);
2*CAN,凤凰端子形式,线序为H、L、GND,满足CAN2.0B标准,波特率为1M,
支持信号隔离(默认1.5KV,可选其他),满足静电3级、浪涌3级、脉冲群3级等保护要求
LAN 3*LAN带独立隔离变送器,RTL811H-VB网络芯片,支持10/100/1000Mbps
控制和LED Power Btn,1*HDD LED,1*CMOS,1*AT/ATX
电源要求 DC-IN: 12V或9~36V 宽压输入, 过压过流反接保护
功耗: 18.35W (CPU Celeron J6412 @2.00GHz,8G DDR4,128G mSATA)
操作系统 Windows 10,Linux系统
结构设计 铝矩型材散热外壳,SGCC箱体
工作温度 -20~60℃
存储温度 -40°C~85°C
存储湿度 10~95%@40,无冷凝
振动 5grms/5~500Hz/随机/工作状态(mSATA)
冲击 50g峰值加速度(持续11ms)
安装方式 卧式桌面安装
尺寸 (W*H*D): 222*140*45mm(带安装件) ;190*140*45mm(不带安装件)
净重 1.32kg
EMC CE/FCC Class A

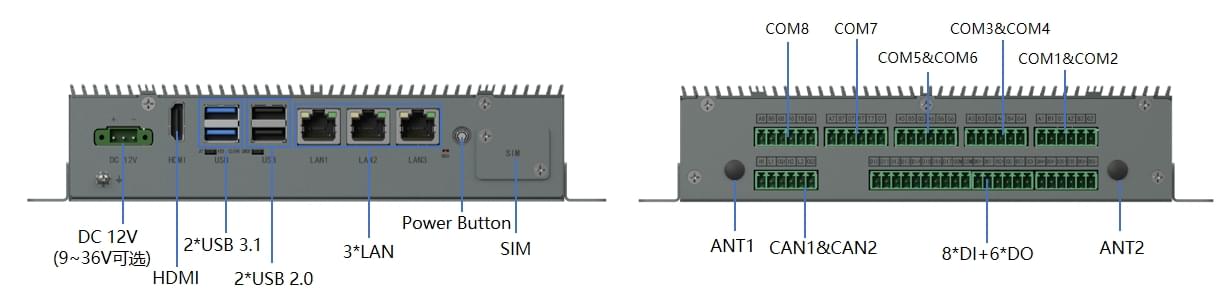

接口说明

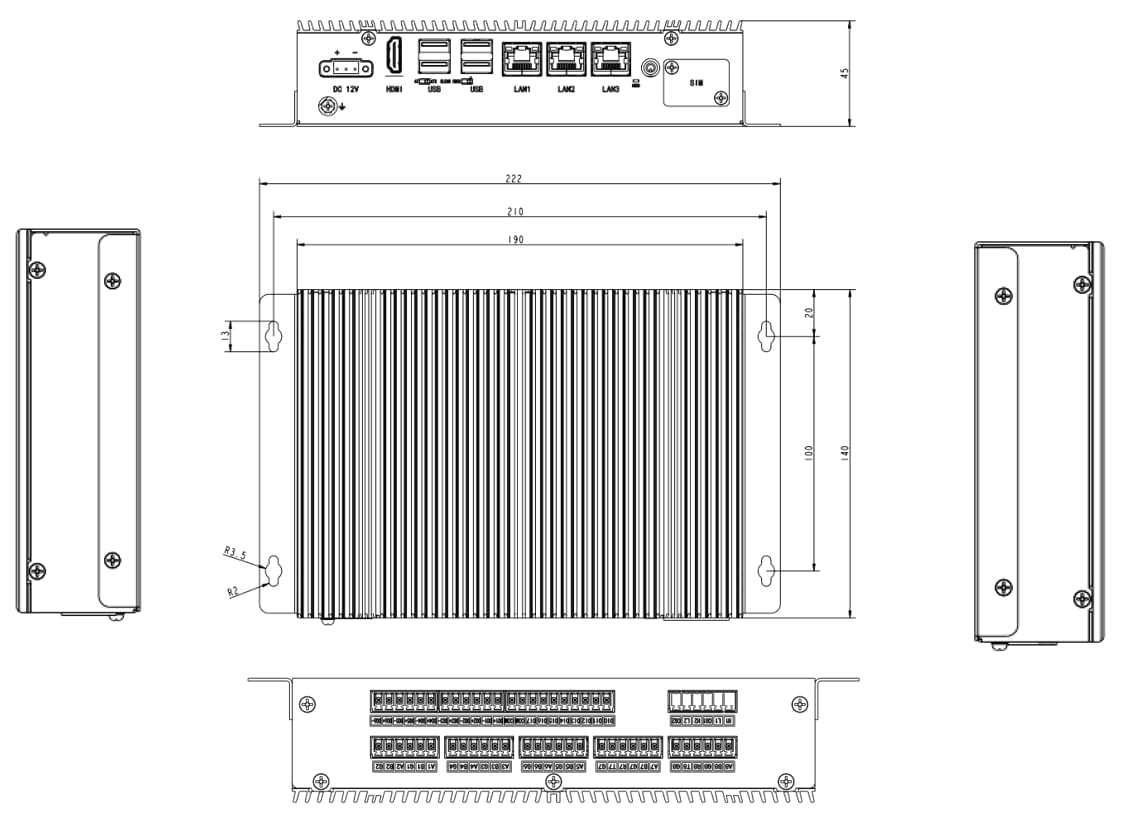

产品尺寸
