Intel 12/13代Alder lake-S/Raptor Lake-S LGA1700 CPU+Q670 PCH
双通道4xDDR4 3200MHz UDIMM内存, 最大128GB
Intel UHD Graphic, VGA+HDMI+DP三独立显示
1xI219LM和1xI226V双千兆网口
4xUSB3.1+7xUSB2.0(2前置1内置), Audio out和Mic
2xRS232/422/485, 1xRS232, 可选8bit DIO
2xPCIeX16+4xPCIeX4和1xPCI共7扩展, 1*M.2 2280 M-Key
4x3.5”SATA3.0 抗冲击减震硬盘架
标准19英寸4U上架式机箱，前进后出高效风冷设计
标准PS2 ATX电源，不同功率等级可选
| CPU+PCH | Intel 12/13th Gen. Alder lake-S/Raptor Lake-S Core i9/i7/i5/i3/Pentium/Celeron LGA1700 CPU，最高125W，Q670芯片组 |
| 系统内存 | 4x288-pin Non-ECC UDIMM , 双通道 DDR4 3200MHz, 最大128GB |
| 扩展接口 | 2*PCIe X16 Gen5.0 slot(X8信号), 2*PCIe X4 Gen4.0 slot(X4信号)，2*PCIe X4 Gen3.0 slot(1个为X4信号， 1个为X1信号)，1*32-bit PCI slot，总共7个扩展槽 1*M.2 2280 M-Key（Gen4.0 PCIe X4信号） |
| 显示 | Intel Xe架构700系列UHD Graphics , 支持DirectX 12, OpenGL 4.5和OpenCL 2.1；HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9；HW Encode: MPEG2, AVC/H264, JPEG, HEVC/H265, VP8, VP9；HDMI最高分辨率为4096*2160@60Hz，DP最高分辨率为7680*4320@60Hz, VGA最高 分辨率为1920*1200@60Hz |
| 音频 | Realtek ALC897芯片 ，支持5.1声道高保真音频, 可选支持双通道3W/8欧姆功放 |
| 以太网 | 1*Intel I226V,10M/100M/1000Mbps 自适应，支持WOL远程唤醒 1*Intel I219LM, 10M/100M/1000Mbps自适应, 支持iAMT13.0主动管理, 配对 i5/i7/i9 CPU可支持vPro远程管理 |
| 存储 | 4xSATA3, 6.0Gbps接口, 支持软件RAID0/1/10/5, 箱体内设计有4x3.5”和2x2.5”一组减震硬盘架，1个超薄光驱架，可实现多类别组合存储 |

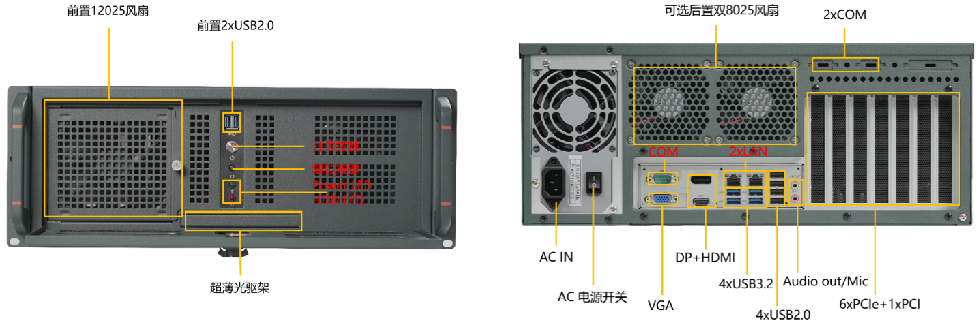

| 后窗I/O | 2xLAN(RJ45)；1xHDMI+1xVGA+1xDP；1*Line out+1*Mic 2x3.5mm phone jack 4xUSB3.2 Gen2(10Gb/s, Type A), 4xUSB2.0(Type A), 均支持USB Power跳线切换System模式(+5V)或+5VSB 2xRS232/422/485 (DB9 male), 1xRS232(DB9 male) |
| 前置I/O | 2xUSB2.0(Tyep A) |
| 板内I/O | 8bit DIO(2*5pin杜邦插针), 2*USB3.2 Gen2(10Gb/s, 2*10pin插针), 1xUSB2.0(Type A), 3xRS232 插 针,1xF_AUDIO, 1xAMP, 内置接口可通过扩展窗口引出 |
| 开关&LED | 前置有Power按键, Reset按键，Power LED，HDD LED，板内USB Power 跳线，AT/ATX跳线，Clear CMOS跳线 |
| 电源 | AC100-240V输入，标配ATX电源300W，可选500W、750W和1000W； TDP: 232.3W (I7-12700K CPU/16G DDR4/256G SSD) |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows 10/11 IoT Enterprise (64-bit), Windows Server 2019, Ubuntu, SUSE, Redhat Enterprise, Wind River Linux，Yocto Project (64-bit)，Wind River VxWorks 7 |
| 构造和安装 | 门板带锁设计，SGCC钢板，五金模具成型；19英寸机柜上架，可选导轨安装件 |
| 散热 | 前进后出风冷设计，前置1个12025滚珠风扇，可选2个后置8025滚珠风扇 |
| 颜色 | 花岗灰 |

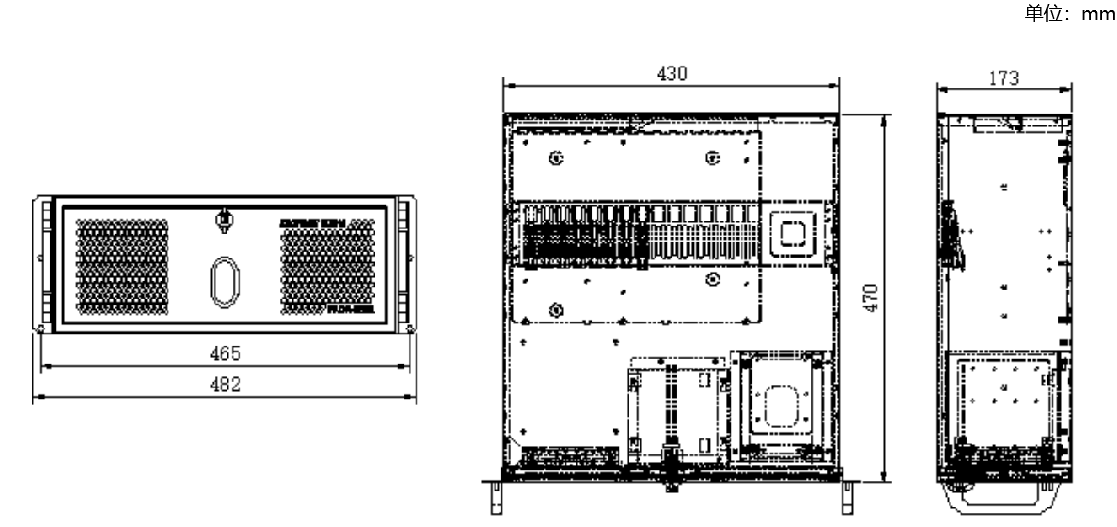

| 尺寸 | (W*H*D)：430x470x173mm |
| 净重 | 14.0kg |
| 工作温度 | 0℃~50℃ |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~95%@40°C, 无冷凝 |
| 振动 | 5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD) |
| 冲击 | 50g峰值加速度(持续11ms)(SSD);25g峰值加速度(持续11ms)(HDD） |
| EMC/认证 | CE/FCC Class A，3C |
