用户应用需求

储能EMS是储能系统的大脑，能够监控、控制和优化能源系统的运行，为储能设施提供高效稳定的能源管理。EMS需要对接的设备依然众多：PCS、BMS、空调、电表、智能断路器、消防主机、各类传感器，指示灯等等，因此EMS首先需要兼容支持各种协议，将设备及其数据全量接入进来。尤其是设备告警信息的接入，需要做到实时全面。

国内某大型新能源行业解决方案提供商找到集和诚可以为其储能柜EMS推荐一款人机交互产品，要求满足以下条件：

无风扇设计，嵌入式安装；

作为储能系统的大脑，要求机器保持无故障持续运行；

支持宽温，抗干扰能力强，有一定的防水能力，多IO接口；

实现储能数据的实时监控，调度，智能化管理。

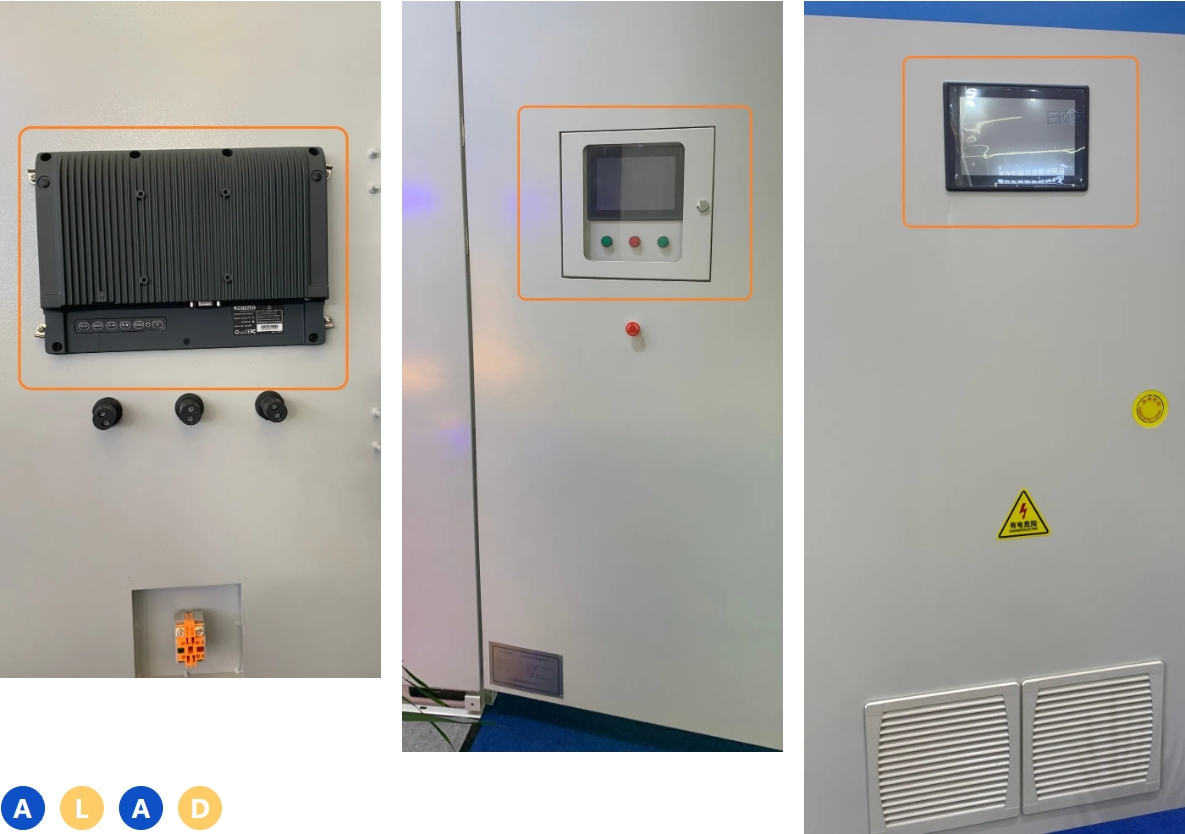

ALAD系列工业平板电脑应用方案

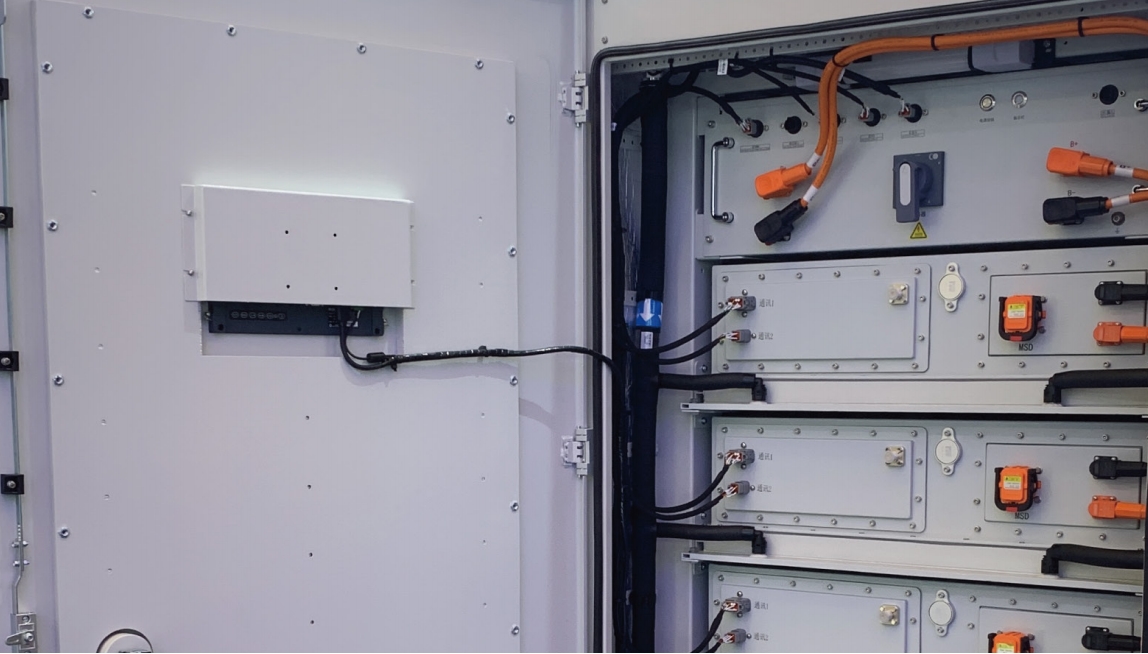

经过多次的讨论与试验，最终选定集和诚10.1寸ALAD-A1001T运用于此项目。

ALAD-A1001T是集和诚一款经典的无风扇工业平板电脑，10.1英寸大小适用于储能柜柜体安装空间。板载Baytrail Celeron  J1900 CPU系列处理器，四核四线程能够满足对数据管理的性能需求，丰富的IO接口，2*COM，2*LAN，1*USB3.0，3*USB2.0，满足对PCS、BMS、空调、电表、警告系统等设备的数据接入，1*2.5″SATA3.0 HDD/SDD，1*mSATA全高卡保证数据的有效存储。整机采用无风扇设计，支持宽温，存储温度达-20°C~60°C，工作温度达0~50℃ HDD(-10~55℃ SSD)，结构坚固，防水，防尘，抗干扰，性能稳定，保证设备的24h 持续不间断运行。

EMS储能控制器+ALAD工业显示器应用方案

集和诚专注行业，以场景赋能产品创新为己任。除上述选定方案外，加大对储能行业新品研发力度，推出ECC系列（储能控制器）产品ECC-U5000，专注针对储能EMS系统。采用ECC-U5000搭配集和诚工业显示器ALAD-101T方案，可更高效实现用户需求。

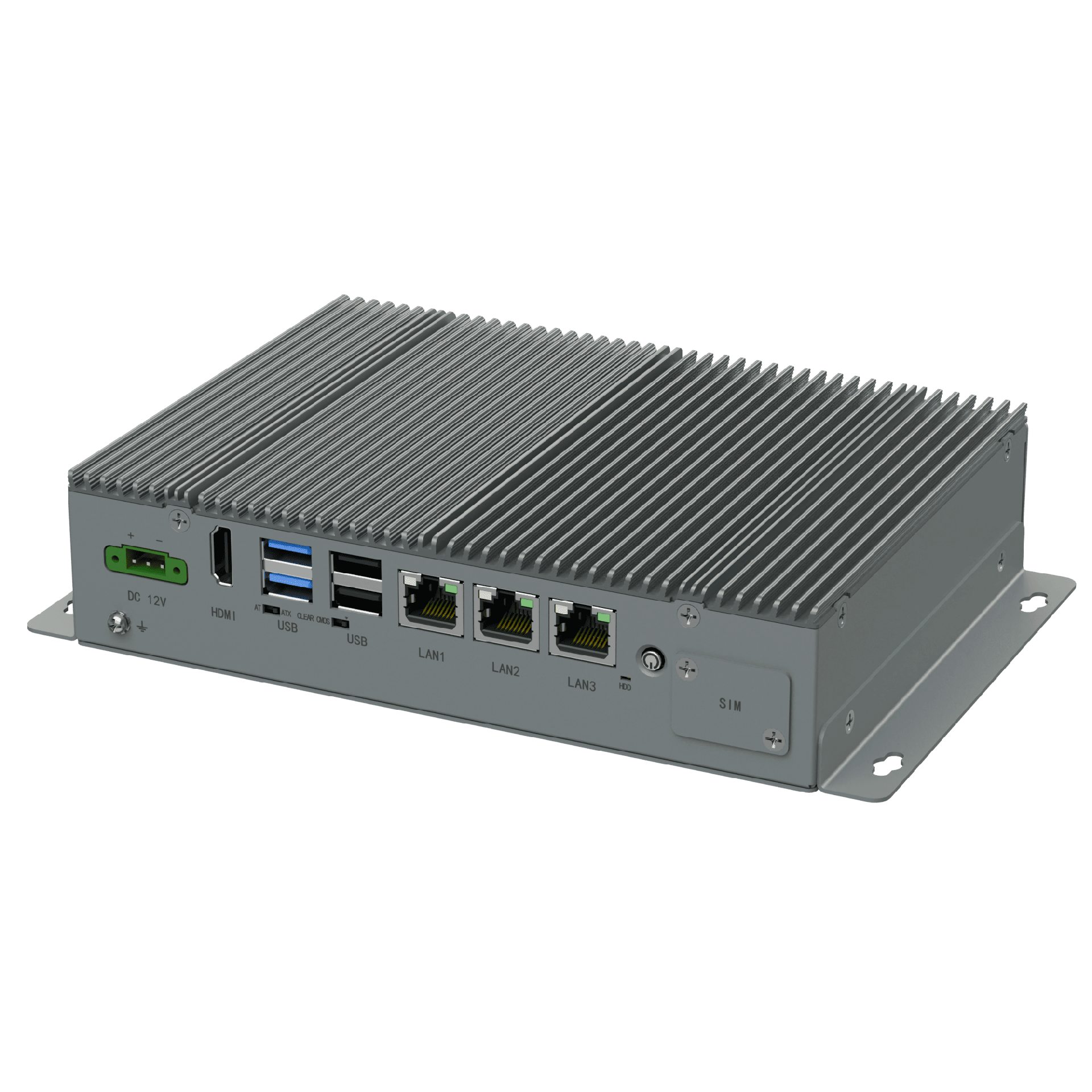

EMS储能控制器：ECC-U5000

ECC-U5000特点：串口、DIO、CAN均为凤凰端子形式、宽温无风扇、小尺寸、4G/WIFI模块

Intel® Elkhart lake Soc CPU

Intel® CPU SoC MCP，无风扇散热设计

1*DDR4 3200MHz SODIMM，最大支持32GB

1*HDMI显示，1*mSATA

2*MiniPCIe扩展接口(1*MiniPCIe 支持4G，带SIM卡槽，1*MiniPCIe带PCIeX1和USB2.0信号)

8*COM(2*RS232/485+6*RS485)带隔离，3*LAN，2*USB3.1+2*USB2.0，8*DI+6*DO带隔离

2*CAN，支持信号隔离

DC 12V或9~36V（可选）宽压直流供电

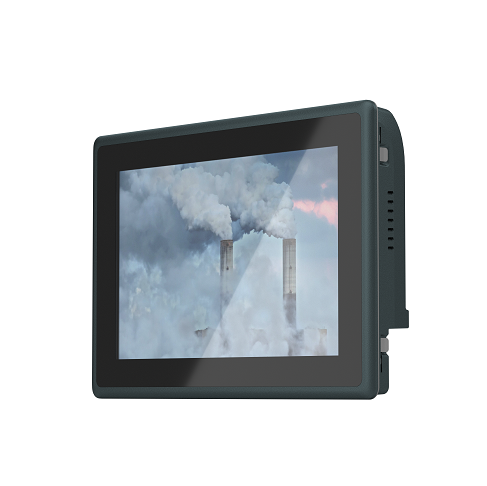

EMS储能管理人机交互：ALAD-101T

ALAD-101T：高分辨率，可选电容/电阻屏，前面板为IP65防护等级，HDMI和VGA双信号, OSD按键菜单操作

铝合金压铸成型，自然流线型设计

10.1寸 高分辨率TFT LCD, LED背光

5线高温耐磨电阻触摸屏

可选表面投射式电容屏,支持多点触控

HDMI信号和VGA信号输入

Audio音频输入，2*2W功放喇叭

直流宽压9~36V电源输入

全平面面板，IP65等级防护
