案例分享

智慧船载监控 JHCTECH _

PART/1 客户应用需求

船舶数据远程采集控制器，作为船载设备实现船岸间数据通信控制以及船舶航行数据、机舱工况数据、海上气象数据和船舶AIS数据采集的MEC设备，是船舶安全管理部门实现岸基可控的数据通信和动态数据采集的关键设备。

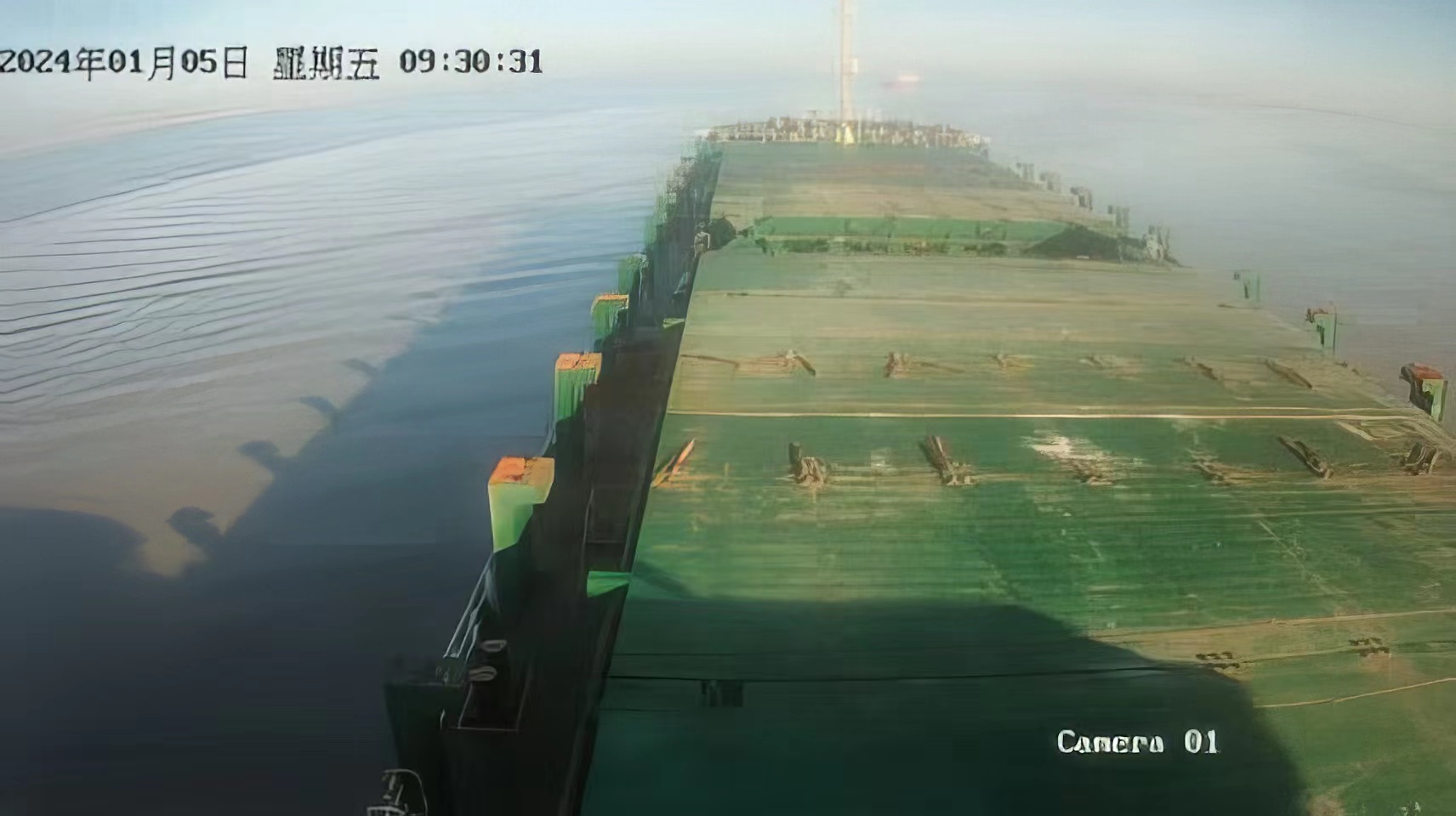

远程实时监控画面

国内一大型陆海设备公司找到我们，希望我们可以为其提供可靠的硬件支撑设备。作为MEC设备，具体要求如下：

▴采用AIoT(通用CPU+ AI计算GPU)架构方案，开放性系统平台，可以进行设备接入、数据采集、并行计算、网络通讯、预警输出、显示交互和存储等多任务管理与控制。

▴I/O接口全面，可实现多个传感器(摄像头和雷达)和串口采集模块的接入;

▴双路互为冗余的GPRS/3G/4G无线网络功能，保证船岸和船船的远程通讯；

▴产品内部电子料和PCB须为三防涂层，适应海上高湿和腐蚀的气候环境；

▴加固的结构外壳，适中的尺寸大小，简便的安装方式，适合船载应用；

▴船载MEC需要符合IEC-60945国际船舶航海电子设备标准；

▴宽压供电，适应船载复杂多变的供电环境。

PART/2 集和诚产品方案

集和诚致力于为客户提供最贴合的硬件解决方案，结合客户场景需要最终选定了BRAV-7302作为船载MEC方案。

BRAV-7302是集和诚一款高性能边缘计算系统，搭载Intel® Skylake-S/Kabylake-S系列处理器，独立NVIDIA或AMD MXM3.1 GPU模块，也可支持寒武纪、登临等MXM AI加速模块，实现数据的融合计算和分析推理。CPU三显示和GPU四显示，可接多路航显显示器。拥有多个I/O口，其中LAN口有3/7个，COM口4个，可同时接入多路传感器和采集器。内置有2*Mini PCIe和1*M.2三扩展槽，可同时实现双GPRS/3G/4G无线功能，以及GPS/BTS高精度定位功能。

整机采用浮地设计方案，可通过EMC 4级实验；具有短路、过压、过流和欠压保护的DC 6~48V供电设计，全幅面PCB和全电子物料采用三防涂层工艺，CPU和GPU独立高效风道散热设计，坚固耐用的铝合金和SGCC钢板机身，体积大小适中和安装方式灵活等优势特点，适用于移动船载和海洋复杂的应用环境。

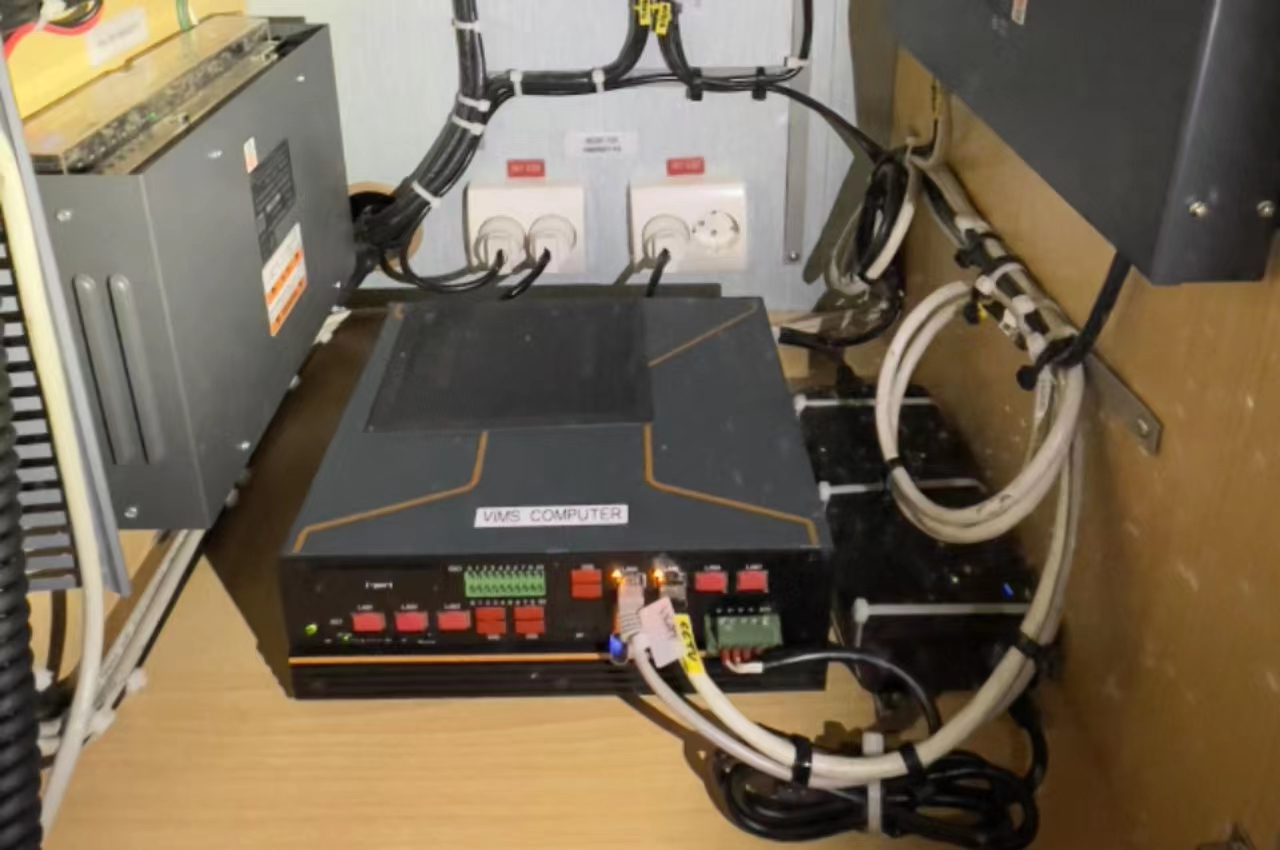

BRAV-7302应用实景图

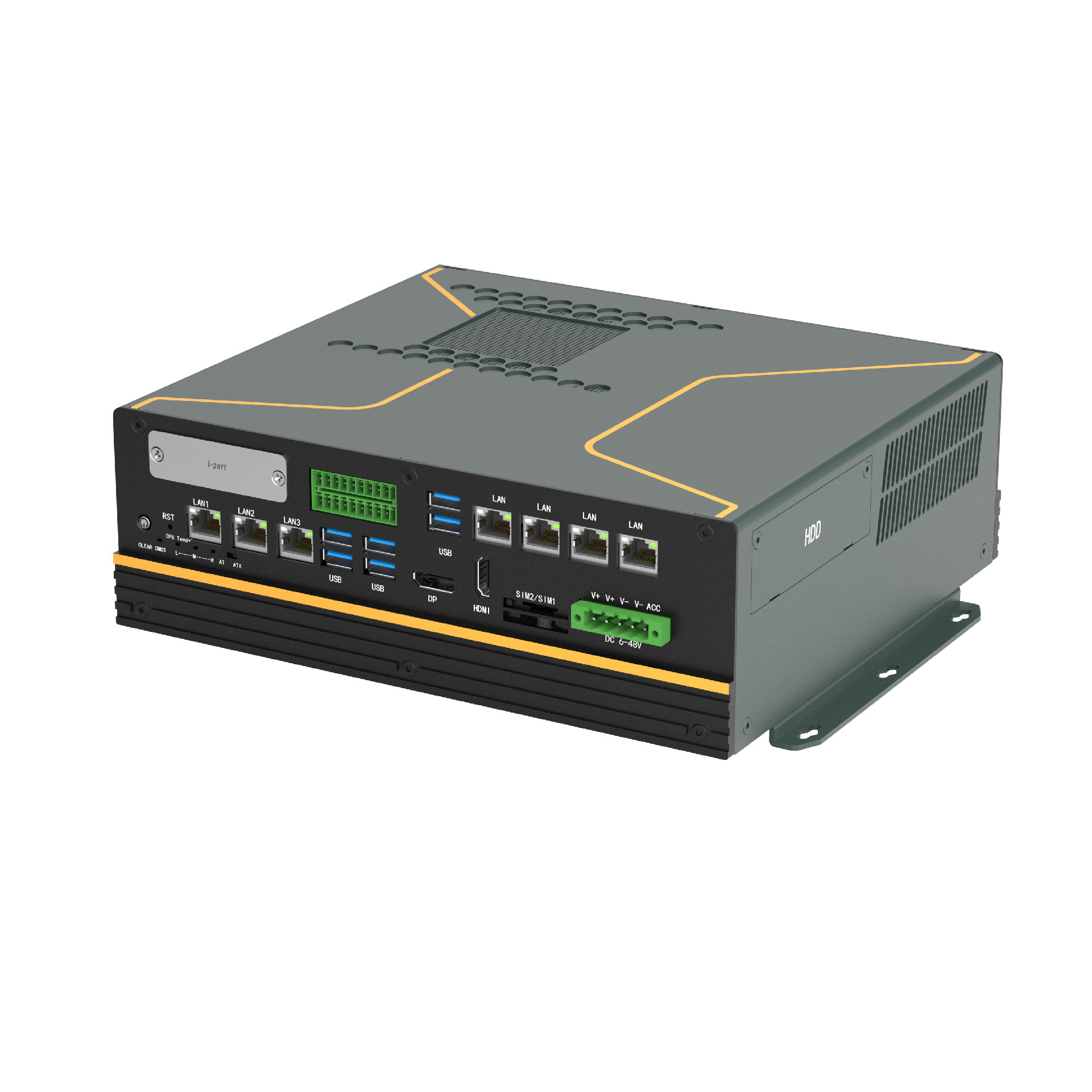

PART/3 关于BRAV-7302

▴CPU和GPU独立风道散热设计

▴Intel Kabylake-S/Skylake-S Core I3/I5/I7 CPU

▴2*DDR4 2400/2133MHz SODIMM内存, 最大32GB

▴MXM3.1  NVIDIA/AMD GPU模块

▴1*DP, 1*HDMI和1*VGA三核显, 3*DP和1*HDMI四独显

▴3/7*LAN, 4/6*USB3.0, 3*USB2.0

▴4*COM,16*DIO, Audio

▴2*Mini PCIe(PCIe+USB),1*M.2 2242 B-Key

▴1*mSATA, 1/2*2.5" SATA3驱动架,  支持 Raid0,1

▴支持Intel  iVpro技术和可选支持TPM 2.0安全加密

▴DC 6~48V宽压供电, 短路、过压、过流和欠压保护

2024年集和诚仍将持续深耕行业，关注用户场景，以场景赋能产品创新，积极推动产品的创新研发，为每一位用户提供满意的产品方案。
