Intel H110 PCH, 支持Intel 6/7th Gen. SKL/KBL-S Core i7/i5/i3/Pentium/Celeron LGA1151 CPU
双通道2*DDR4 2133/2400MHz UDIMM内存, 最大32GB
Intel 9th HD Graphic核显, VGA+HDMI/ VGA +DVI-D/ HDMI+ DVI-D，双独立显示
1*I219LM和1*I210/I211AT双千兆网口
4/8*USB3.0, 5*USB2.0, 6/12*COM, 8bit DIO,1*LPT
1*PCIeX16, 1*PCI, 2*PCIeX4(X1信号)共4扩展, 1*全长Mini PCIe内置扩展
4*SATA3.0 6.0Gbps，1*Line out&1*Mic, 可选功放
标准24pin ATX +4pin 12V ATX供电设计
| CPU | Intel 6/7th Gen. Core i7/i5/i3/Pentium/Celeron CPU，LGA 1151 Socket，可支持最大功耗91W |
| 芯片组 | Intel H110 PCH |
| 系统内存 | 2*288-pin Non-ECC UDIMM , 双通道 DDR4 2133/2400MHz, 最大32GB |
| 扩展接口 | 1*PCIeX16(Gen3.0 X16信号) , 2*PCIe×4 (Gen2.0 X1信号), 1*32-bit PCI，1*全长Mini PCIe(PCIe X1信号) |
| 显示 | Intel 9th HD Graphic, AVC/VC1/MPEG2/HEVC/VP8/JPEG.HW高清编解码, 支持Direct3D 11.2,OpenGL 5.0, OpenCL 2.1, 最高分辨率: HDMI为3840*2160@30Hz,VGA为1920*1200@60Hz, DVI-D为1920*1200@60Hz |
| 音频 | 采用Realtek ALC897高清音频芯片, 支持5.1声道, 可选支持2*3W功放 |
| 以太网 | 1*Intel® I210AT/I211AT, 10M/100M/1000M 自适应, 支持WOL远程唤醒 1*Intel® I219LM, 10/100/1000Mbps 自适应, 也支持WOL远程唤醒 |
| 存储 | 4*SATA3, 6.0Gbps HDD/SSD |
| 板边I/O | 2*LAN (RJ45 w/LED) 4*USB3.0 (Type A), 2*USB2.0(Type A), 均支持USB Power跳线切换供电模式5V System或5VSB 1*COM (RS232/422/485, DB9公针) 1*HDMI+1*VGA+1*DVI-D 1*Line out+1*Mic , 3.5mm phone jack |
| 板内I/O | 4*USB3.0 Gen 2.0 (S002有, S001无，2个2*10pin header), 3*USB2.0(1个为Type A，1个2*5pin杜邦插针), 5/11*COM（S001: 1*RS232/422/485 和4*RS232 , S002: 1*RS232/422/485 和10*RS232，2*5pin杜邦插针), 1*8bit DIO（2*5pin杜邦插针), 1*LPT(2*13pin简牛接口）, 4*SATA3, 1*F_AUDIO（2*5pin杜邦插针), 1*AMP（1*4pin 2.0mm wafer接口) |
| 开关&LED | F_PANEL（Power SW, Reset，Power LED，HDD LED）, Clear CMOS跳线, AT/ATX跳线, USB Power 跳线 |
| 电源要求 | 24-pin ATX +4-pin 12V ，TDP:125W (I7-7700K CPU/16G DDR4/128G SSD，无加速卡或功能卡） |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows 7(SKL-S支持32位和64位，KBL-S支持64位), Windows 10，Linux |

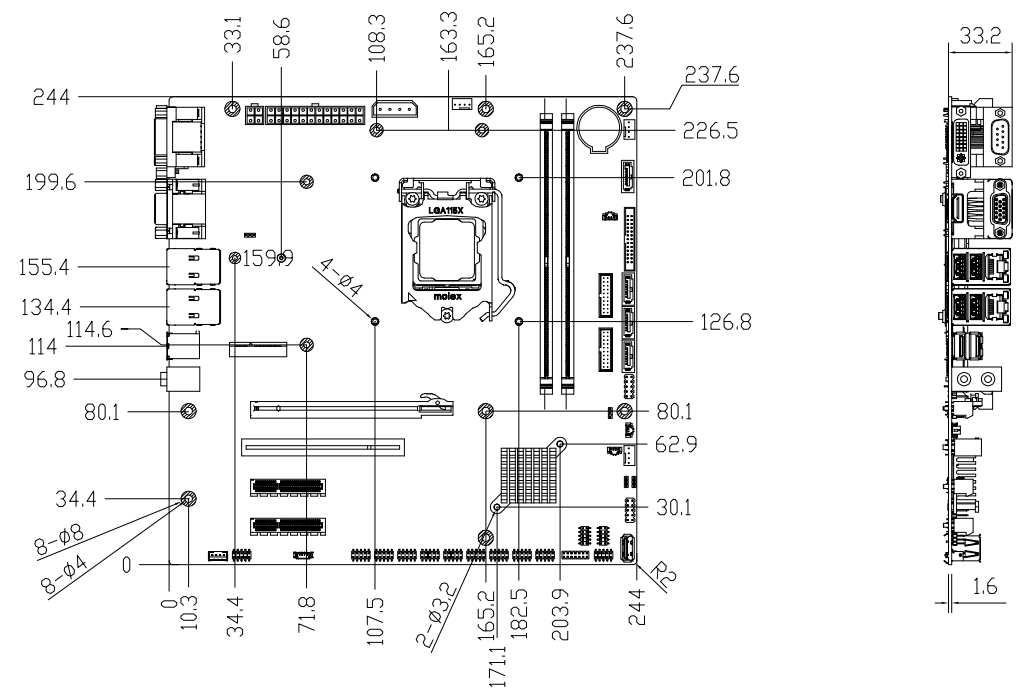

| 尺寸 | (W*H)：244*244mm, 标准Micro ATX孔位尺寸 |
| 厚度 | 正面：34.9mm；PCB：1.6mm |
| 工作温度 | 0～60℃ |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~95%@40°C, 无冷凝 |
| EMC/认证 | CE/FCC Class A |
