Intel® 第12/13代 Alder lake-S/Raptor lake-S LGA1700 系列CPU
Intel® H610芯片组
双通道2*DDR5 4800/5600MHz SODIMM内存, 最大96GB
1*eDP，2*HDMI，1*LVDS，3独立显示加1复制显示
1*I219LM和1*I210AT双千兆网口
4*USB3.2，4*USB2.0，4*COM，8-bit DIO
1*PCIeX16扩展槽(gen5.0, X16信号)，支持GPU显卡
1*M.2 E-Key 2230，1*M.2 B-Key 3042/3052
1*mSATA，2*SATA3.0三存储
1*Line out&1*Mic，3W双通道功放接口
标准Mini ITX规范，DC 12V 直流供电设计
| CPU | Intel® 12th-Gen Alder lake-S/13th-Gen Raptor lake-S Core™ i9/i7/i5/i3/Pentium/Celeron， LGA 1700 Socket，可支持最大功耗65W |
| 芯片组 | Intel® H610 PCH |
| 系统内存 | 2*262-pin Non-ECC SODIMM，双通道2*DDR5 4800/5600MHz，最大96GB |
| 扩展接口 | 1*PCIeX16(Gen5.0, X16信号)扩展槽，支持150W以下功耗GPU显卡； 1*M.2 E-Key 2230支持Wifi+BT无线模块, 1*M.2 B-Key 3042/3052 (PCIe3.0X1+USB2.0信号带SIM槽），支持5G NR或4G LTE无线路由模块 |
| 显示 | Intel® UHD Graphics 770, 支持DirectX 12,OpenGL 4.5, OpenCL 3.0, 最高分辨率: HDMI为4096*2160@60Hz, eDP为4096*2160@60Hz，LVDS为1920*1200@60Hz |
| 音频 | 采用Realtek ALC897高清音频芯片，支持5.1声道，支持2*3W功放 |
| 以太网 | 1*Intel® I210AT, 10/100/1000Mbps 自适应，支持WOL远程唤醒 1*Intel® I219LM, 10/100/1000Mbps 自适应，支持WOL远程唤醒 |
| 存储 | 1*mSATA(默认SATA信号，可选PCIeX1)， 2*SATA3.0接口，可支持3个存储盘 |

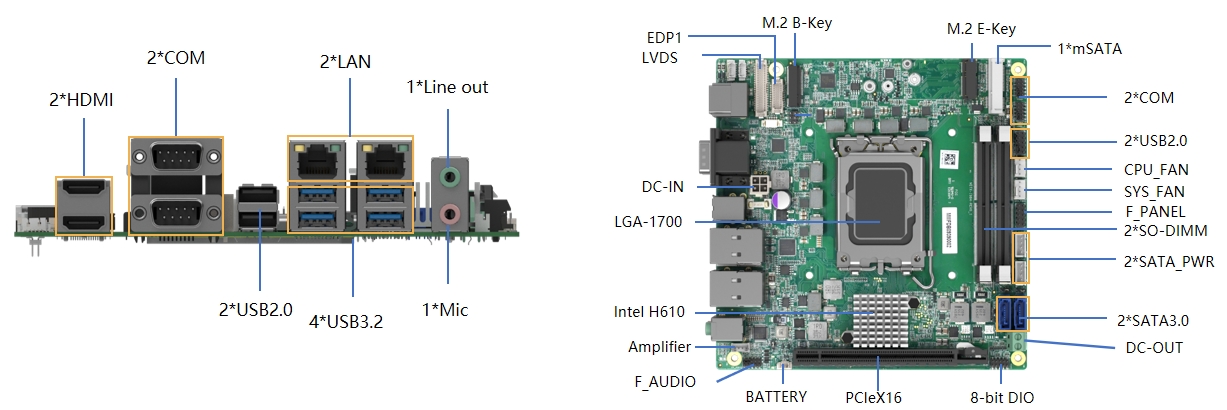

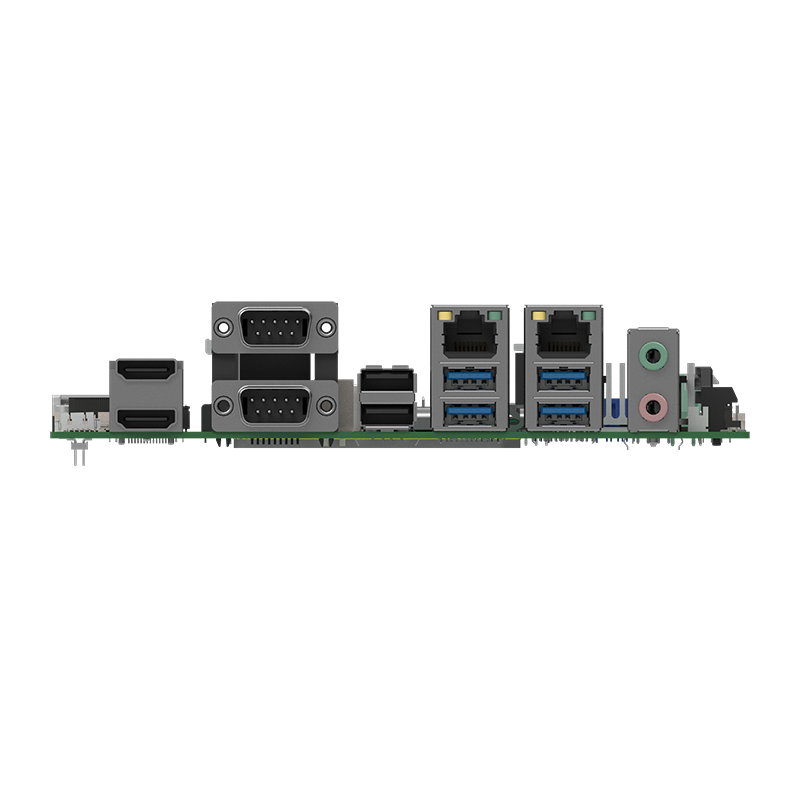

| 板边I/O | 2*LAN (RJ45 w/LED) 4*USB3.2 (Type A)， 2*USB2.0(Type A),，均支持USB Power跳线切换供电模式5V System或5VSB 2*COM (2*RS232/422/485, DB9 Male) 2*HDMI；1*Line out+1*Mic , 3.5mm phone jack |
| 板内I/O | 2*USB2.0(2*5pin杜邦插针)，2*COM（2*RS232, 双2*5pin杜邦插针)，1*8bit DIO(2*5pin杜邦插针)， 2*SATA3.0，1*eDP，1*LVDS，1*F_AUDIO（2*5pin杜邦插针)，1*Amplifier（1*4pin wafer）， 1*SM bus(1*4pin wafer)，2*SATA_PWR，2*FAN(2*CPU_FAN, 1*system_FAN)， 1*DC-IN 12V，1*DC-OUT 12V |
| 开关&LED | F_PANEL（Power SW, Reset，Power LED，HDD LED）, Clear CMOS跳线， AT/ATX跳线，USB Power 跳线,eDP或LVDS电压跳线 |
| 电源要求 | DC-IN 12V, 4pin house接口，TDP：TBD |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows10/Windows11 IoT Enterprise 2021 LTSC；Ubuntu*, SuSe*, Redhat* Enterprise, WR Linux* 3; Yocto Project* BSP tool-based embedded Linux distribution; Celadon (roid*) in VM; Wind River VxWorks* 7 |

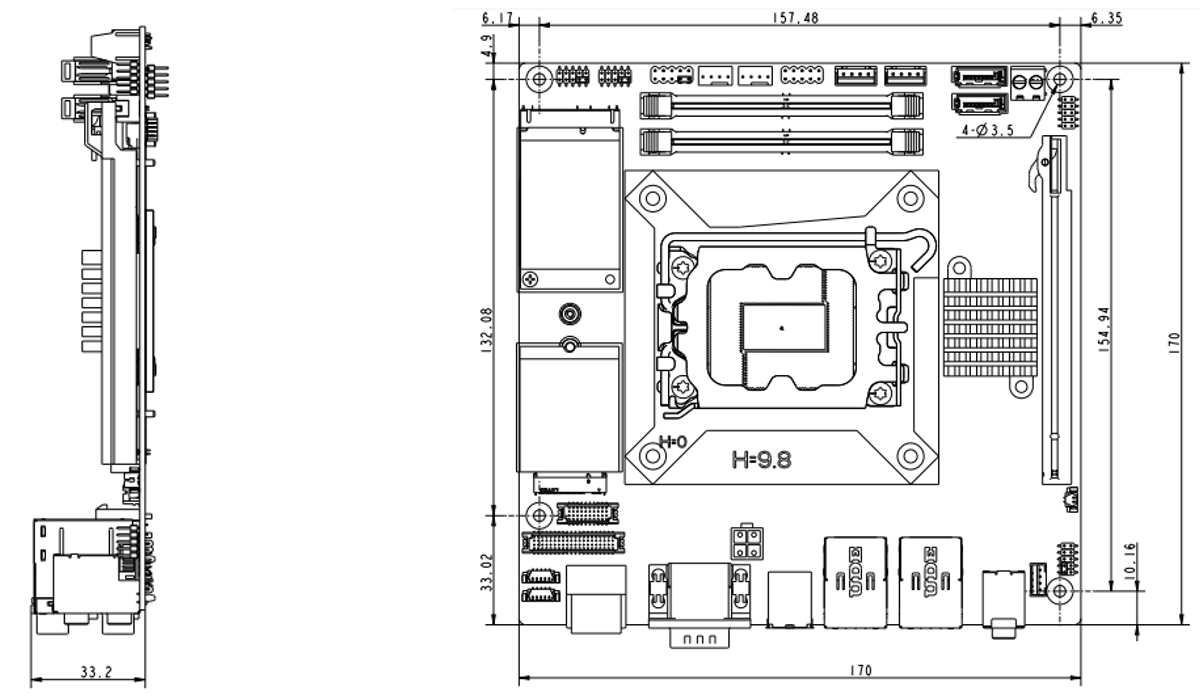

| 尺寸 | (W*H)：170*170mm,，标准Mini ITX尺寸 |
| 厚度 | 正面：33.2mm；PCB：1.6mm |
| 工作温度 | 0～60℃ |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~95%@40°C, 无冷凝 |
| EMC/认证 | CE/FCC Class A |
