Intel® Tiger lake U Soc CPU
铝矩型材外壳, 无风扇被动式散热设计
Intel® I225V芯片，3*2.5G LAN
1*DP+1*HDMI为8K+4K双显示,1*MIPI CSI（可选）
2*M.2 B-Key 支持4G LTE或5G NR无线路由
2*M.2 M-Key为PCIeX2支持NVMe或者AI加速模块
1*mSATA和1*易插拔2.5”SATA双存储盘
2*COM, 2*USB3.2+3*USB2.0, 1*DIO
DC 9~36V宽压供电，带反接、过流、过压保护
DC 12V/2A 雷达供电输出
| CPU | Intel® Tigerlake U Celeron/Core I3/I5/I7 CPU，ULT SoC, TDP 12W/15W/28W |
| 系统内存 | 2*DDR4 SO-DIMM 槽, 支持到3200MHz, 最大64GB |
| 扩展接口 | 1*M.2 3042 B-Key, 带SIM卡槽，PCIe X1+USB2.0信号，支持4G LTE无线功能模块 1*M.2 3052 B-Key, 带SIM卡槽，PCIe X1+USB2.0信号，支持4G LTE或5G NR无线功能模块 1*M.2 2280 M-Key , PCIex2 Gen4.0信号, 支持NVMe高速存储卡或者AI加速计算模块 1*M.2 2280 M-Key , PCIex2 Gen3.0信号, 支持NVMe高速存储卡或者AI加速计算模块 |
| Graphics | Intel UHD 或 锐炬® Xᵉ Graphics , Supports Intel DL boost深度学习加强技术，DirectX12.1, OpenGL 4.6 OpenCL 2.0，HDMI 2.0 最高分辨率 4096x2304@60Hz，DP 1.4 最高分辨率 7680x4320@60Hz |
| 音频 | (无) |
| 以太网 | 3*Intel I225V芯片, 10M / 100M / 1000M / 2.5G 自适应，支持iAMT 13.0主动管理, I5/I7 CPU支持vPro技术 |
| 存储 | 1*2.5”HDD/SSD SATA3盘位，易插拔设计，最高支持 6G bit/秒的传输速度；1*mSATA 全高SATA3信号 2*M.2 Type 2280 M-Key，PCIeX2信号支持NVMe超高速固态存储 |
| DIO | 8bit DIO, TTL信号, 2.5KV光隔离输入输出 |

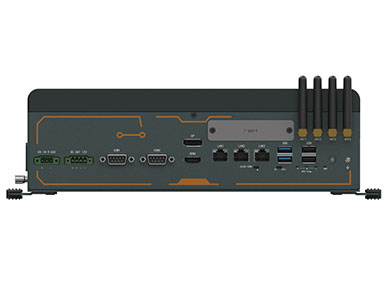

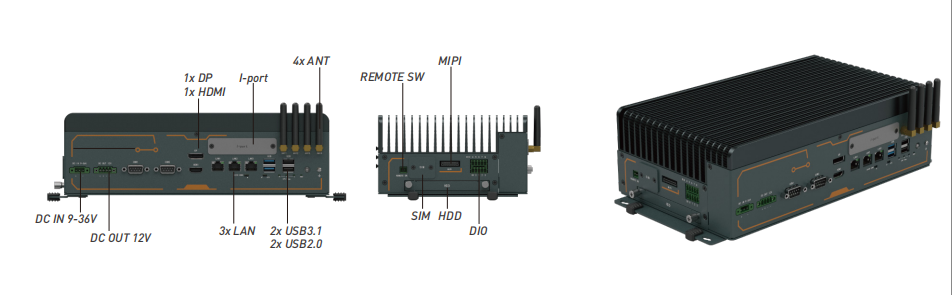

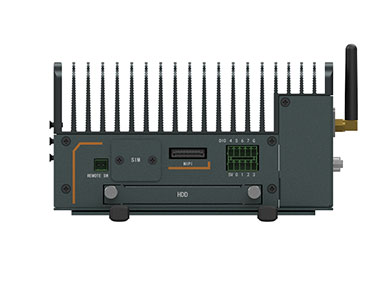

| I/O接口 | 前置接口：3*2.5G LAN RJ45；2*USB3.2(Type A)；2*USB2.0 (Type A)；1*HDMI和1*DP；2*RS232/422/485 DB9 male;DC-IN 3pin凤凰插座+ DC 12V out 4pin凤凰插座；4*SAM天线孔位； 侧边接口：1*8bit DIO (2*5Pin 凤凰插座)；2*SIM卡槽；1*MIPI CSI 60pin高速口（可选）；1*2.5寸SSD/HDD Bay；1*Remote SW 2pin凤凰插座；内置接口: 1*USB2.0 (Type A)；1*SM Bus(4pin wafer) |
| I-port接口 | 支持内置1*USB2.0引线, 或者M.2等功能模块扩展接口如双网口、Can bus和串口等 |
| 指示灯 | 1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温） |
| 控制开关 | 1* Power按键 w/LED, 2-pin凤凰插座远程开关，AT/ATX拨码开关，Clear Cmos拨码开关 |
| 电源要求 | DC 9~36V 宽压直流输入, 3-pin 3.81mm间距凤凰插座，过压过流反接保护；功耗：TBD |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows 10 64 bit, Windows 11 64 bit, SUSE, Linux, Wind River |
| 构造 | 无风扇散热外壳，SGCC箱体 |
| 颜色 | 石墨黑+花岗灰 |
| 安装方式 | 桌面式安装带减震防滑脚垫，可选Din-Rail导轨安装 |

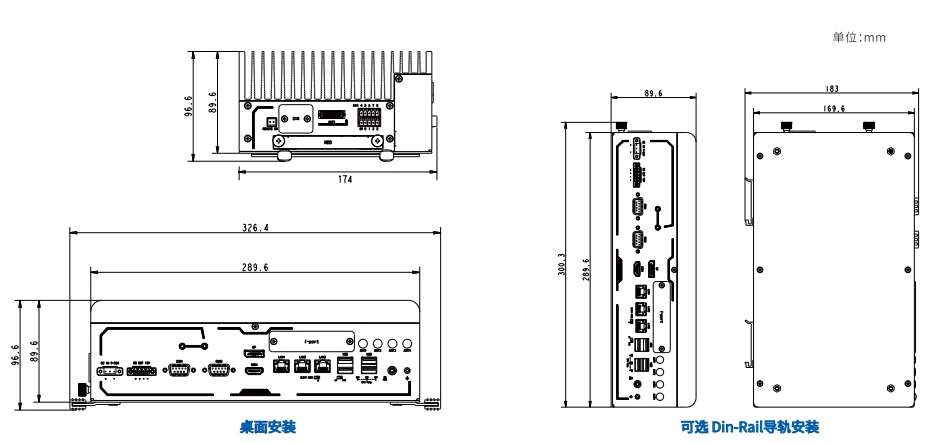

| 尺寸 | (L*W*H)：主箱体：289.6*183*89.6mm；含安装支架：326.4*183*96.6mm |
| 净重 | TBD |
| 工作温度 | -20℃～70℃，空气流动（单CPU，不带VPU）；-20℃～60℃，空气流动（CPU+两个VPU工作） |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~90%@40°C, 无冷凝 |
| 振动 | 5grms/5~500Hz/随机/工作状态(SSD); 1grms/5~500Hz/随机/工作状态(HDD) |
| 冲击 | 50g峰值加速度(持续11ms)(SSD); 20g峰值加速度(持续11ms)(HDD） |
| 认证/EMC | CE/FCC Class A |
