Intel® 第12/13代 Alder lake-S/Raptor lake-S LGA1700 系列CPU
Intel® Q670芯片组
2*DDR5 4800MHz SODIMM, 最大64GB
1*DP+1*HDMI和1*VGA, 超高清8K+4K三独立显示
2*Intel® I226V 千兆网络,1*Intel® I219LM千兆网络，支持iAMT12.0
2*PCIeX16(X8 signal)+2*PCIeX16(X4 signal)，四PCIe扩展
2*2.5”SATA3.0 Bay, 1*M.2 2280 PCIeX4 NVMe
支持TPM2.0安全加密和iVpro技术
CPU无风扇散热，AI/GPU卡高效风冷散热设计
支持450W GPU或双75W/150W AI加速卡供电
1000W DC 12V供电，标配高PFC宽温无风扇，AC-DC电源适配器
| CPU+PCH | Intel® 12th-Gen Alder lake-S/13th-Gen Raptor lake-S Core™ i9/i7/i5/i3/Pentium/Celeron LGA1700 CPU，Intel® Q670 PCH |
| 系统内存 | 2*262-Pin SODIMM，双通道DDR5 4800MHz，最大64GB |
| 扩展接口 | 1*全长Mini PCIe (PCIeX1+USB信号)带SIM卡槽，可扩展4G LTE模块或PCIe信号的功能模块 1*全长Mini PCIe (PCIeX1或SATA信号)，SATA信号和PCIe信号自动侦测功能 1*M.2 B-Key 3052(PCIeX1+USB信号)带SIM卡，支持5G NR模块 1*M.2 2280 M-Key(Gen4, PCIeX4信号, from PCH)，支持NVME高速存储盘, 或PCIe信号功能模块 2*PCIe X16 (Gen5, X8 signal, from CPU), 最高支持2*450W显卡和AI加速卡（卡长度需小于300mm） 2*PCIe X16 (1槽Gen4另1槽Gen3, 均为X4 signal, from PCH), 支持2*75W AI加速卡（卡长度需小于300mm） |
| Graphics | Intel® UHD Graphics, Supports DirectX 12, OpenGL 4.5，OpenCL 3.0，DP最高分辨率7680*4320@60Hz, HDMI最高分辨率4096*2160@60Hz，VGA最高分辨率1920*1200@60Hz，支持三独立显示 |
| 以太网 | 2*Intel I226V千兆网，PCIeX1足额带宽，10M/100M/1000Mbps自适应; 1*Intel I219LM 千兆网，10M/100M/1000Mbps自适应，支持iAMT 12.0主动管理，配置Core I5/I7/I9 CPU即支持vPro技术 |
| 存储 | 2*2.5”SATA3 易插拔硬盘架, 大容量15mm厚度HDD, 支持Raid0/1； 1*M.2 2280 M-key(Gen4, PCIeX4信号), 支持NVMe 超高速存储； 1*全长Mini PCIe (PCIeX1或SATA信号)，自动侦测支持mSATA |
| DIO | 可选16bit DIO, TTL信号, 可编程输入输出 |

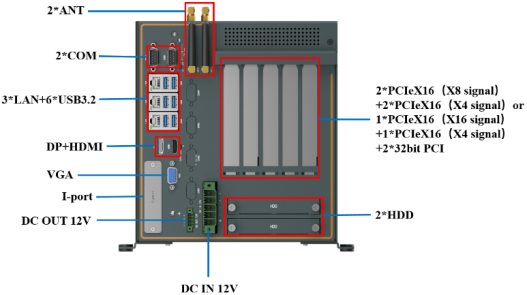

| I/O接口 | 3*RJ45 Gig-LAN；4*USB3.2(gen2.0 10Gbps速度, Type A, )；2*USB3.2(gen1.0 5Gbps速度,Type A); 2*RS232/422/485(模式选换BIOS设置，DB9 male) ; 1*VGA+1*DP+1*HDMI; 2*USB2.0(内置插针); 16位非隔离DIO(2*10杜邦插针); 1*F_Audio内置插针； |
| I-Port接口 | 支持内置16bit DIO、USB2.0或者Mini PCIe和M.2功能卡等扩充接口引出 |
| 指示灯 | 1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温） |
| 控制开关 | 1* Power按键 w/LED, AT/ATX拨码开关，Clear Cmos拨码开关 |
| 电源要求 | DC IN 12V, 5-pin 7.62间距凤凰端子座，带短路和过流保护, 最大输出功率1000W TDP : 12V/5.28A 63.4W（G7400 CPU，32GB DDR4，128G SSD） |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows 11，Windows 10 IoT Enterprise 2021 LTSC, Ubuntu, SuSe, Red Hat Enterprise, Wind River Linux, Wind River VxWorks 7 |
| 构造 | SGCC箱体，铝矩型材散热外壳，温控风道设计 |
| 颜色 | 花岗灰+黑色 |
| 安装方式 | 桌面式安装，带减震橡胶脚垫 |
| 尺寸 | (L*W*H)：245*376.8*254.8 mm |
| 净重 | 8.70KG |
| 工作温度 | -20～60℃（35W CPU）, 空气流动 |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~90%@40°C, 无冷凝 |
| 振动 | 5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD) |
| 冲击 | 50g峰值加速度(持续11ms)(SSD);20g峰值加速度(持续11ms)(HDD） |
| 认证/EMC | CE/FCC Class A |
