Intel® Elkhart lake Soc CPU
单通道DDR4 SODIMM,最大32GB
1*HDMI, 1*DP, 1*48-bit LVDS, 三独立显示接口
2*LAN, 4*USB3.1, 2*USB2.0, 4*COM, 1*8-bit DIO
1*M.2 2230 E-key支持Wifi/BT或1*M.2 3052 B- key带SIM卡槽支持4G LTE/5G NR
1*SATA3.0 HDD/SSD，1*mSATA（带USB2.0信号）用于存储
主动式或被动式两种不同厚度散热器选型
DC-IN 12V，可选9-36V宽压输入（OFX-075）
| CPU | Intel® Elkhart lake SoC CPU: Celeron J6412 2.0-2.6GHz 4核4线程或Celeron N6210 1.2-2.6GHz 双核双线程 |
| 系统内存 | 1*260pin DDR4 SO-DIMM , 支持到3200MHz, 最大32GB |
| 扩展接口 | 1*M.2 E-key 2230 (USB2.0信号和PCIeX1信号），支持Wifi5/BT5.0 1*M.2 B-key 3052(USB2.0信号和PCIeX1信号），带SIM卡槽，支持4G LTE/5G NR |
| 显示 | Intel Gen10 UHD Graphics, HW Encode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, JPEG/MJPEG ,VP8； HW Decode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, VC-1/WMV9, JPEG/MJPEG, VP8, VP9 HDMI2.0最高分辨率4096*2304@60Hz, DP最高分辨率4096*2160@60Hz, LVDS最高分辨率1920*1200@60Hz |
| 音频 | 1*Line out+Line in+1*Mic+高保真音频，支持Realtek ALC897音频, 支持5.1声道 |
| 以太网 | 2*Realtek 8111H, 10/100/1000Mbps自适应, 支持WOL网络唤醒 |
| 存储 | 1*SATA3.0 port，最高支持6 Gbps的传输速度；1*mSATA（带USB2.0信号） |
| 面板I/O接口 | 2*LAN(RJ45)；1*HDMI+1*DP 4*USB3.1 gen2.0(Type A), 最高支持10 Gbps的传输速度 |
| 内部I/O接口 | 2*USB2.0(2*4pin杜邦插针)，1*RS232/422/485(1个2*5pin杜邦插针)，3*RS232(4个2*5pin杜邦插针), 1*8-bit DIO(2*5pin杜邦插针)，1*F-audio(2*5pin杜邦插针)，1*48-bit LVDS(2*20pin DF13接口)，1*SM BUS(1*4pin 座子）, 1*SATA 3.0, 1*FAN |
| 指示灯 | 1*硬盘指示灯, 1*电源指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温） |
| 控制开关 | 1*F_Panel(PowerSW, Reset，Power LED, HDD-LED), 2*5pin杜邦插针； 1*AT/ATX选择开关, 1*Clear CMOS 开关，1*USB 5V/SB选择开关 |
| 电源要求 | DC 12V输入（1*3pin凤凰插座），colay 2*10pin 杜邦母座，可选OFX-075 75W电源板，支持9~36V宽压输入 TDP: 15.6W (CPU: Celeron J6412/32G DDR4/128 SSD) |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 安全 | 可选TPM 2.0安全加密 |
| 操作系统 | Windows 10/Windows 11 64 bit, SUSE, Ubuntu, Wind River, Linux |

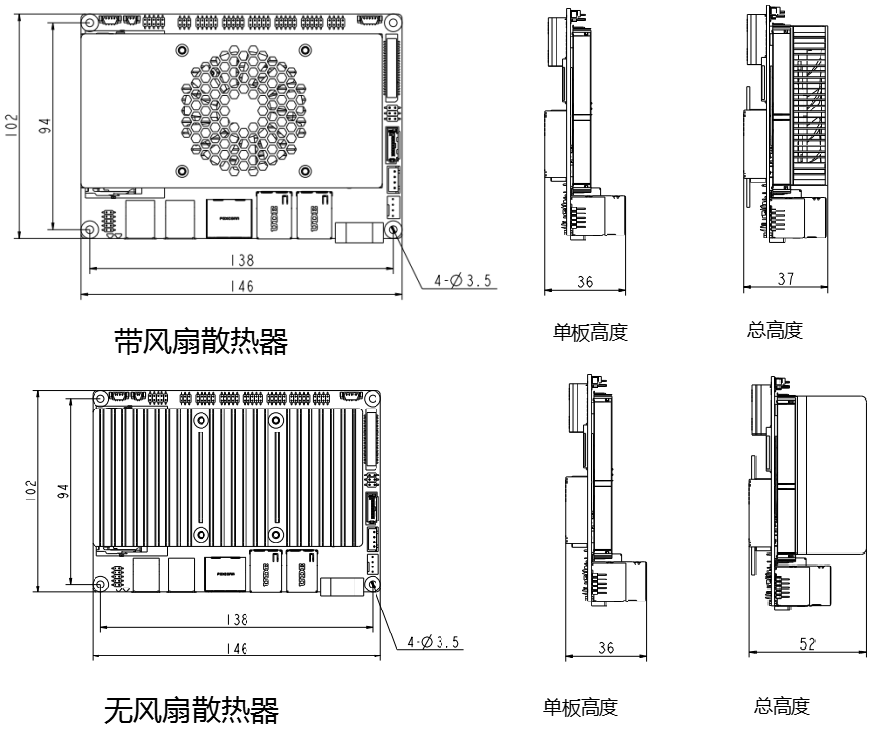

| 尺寸 | (W*H): 146*102mm |
| 厚度 | 单板高度：36mm，带风扇散热器高度：37mm，无风扇散热器高度：52mm；PCB：1.6mm |
| 工作温度 | 0～60℃ |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~95%@40°C, 无冷凝 |
| EMC/认证 | CE/FCC Class A |
