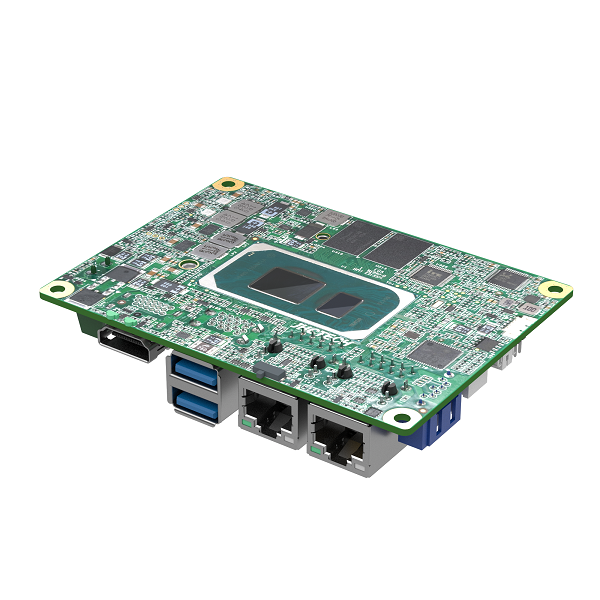

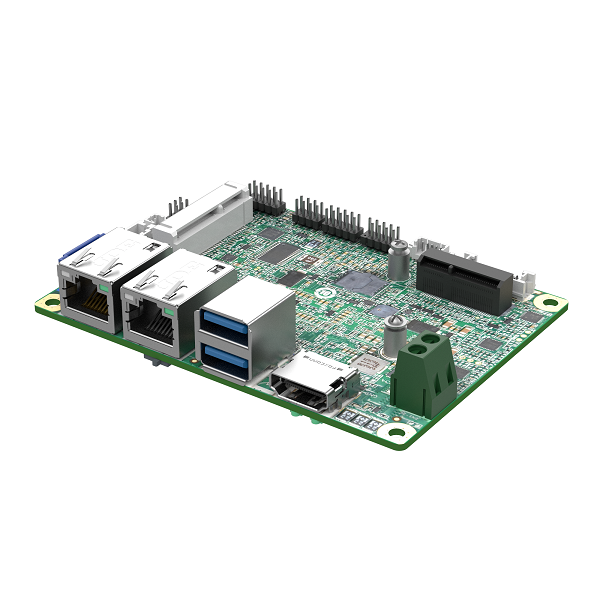

Intel® Tiger lake Soc CPU
板载内存LPDDR4X，最大16GB
1*HDMI, 1*eDP, 双独立显示接口
2*LAN, 2*USB3.2, 2*USB2.0, 2*COM
1*M.2 2230 E-key支持Wifi/BT
1*全长Mini PCIe支持PCIe功能模块
1*SATA3.0 HDD/SSD，1*mSATA用于存储（可选)

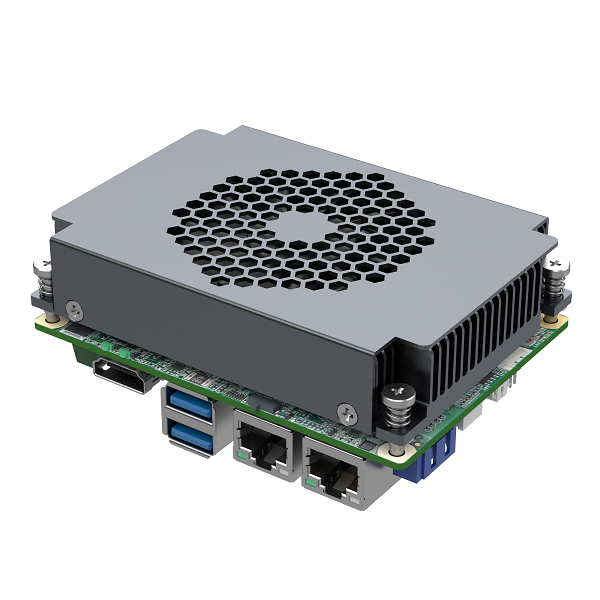

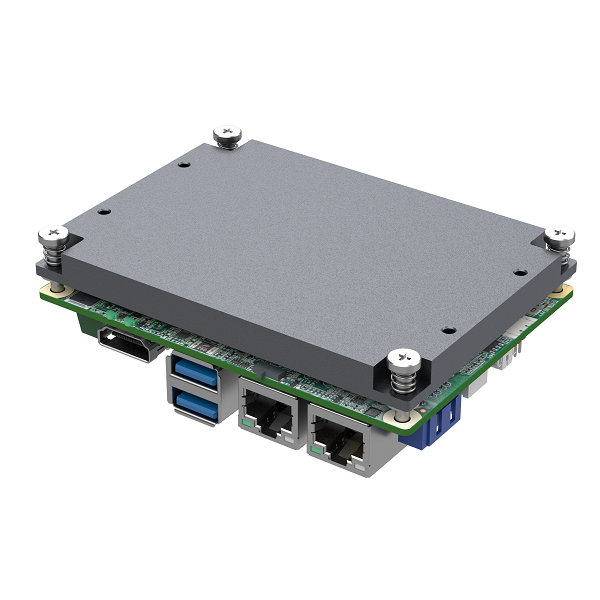

主动式或被动式两种不同厚度散热器选型
DC-IN 12V
| CPU | Intel® Tiger lake U Soc CPU (core i3-1115G4/i5-1135G7/i7-1165G7, Celeron 6305E)，TDP 12W/15W/28W |
| 系统内存 | 板载内存LPDDR4X，最大16GB |
| 扩展接口 | 1*M.2 E-key 2230 (USB2.0信号和PCIeX1信号），支持Wifi5/BT5.0 1*全长Mini PCIe（PCIe X1信号）, 支持PCIe的功能模块, 可通过BIOS实现与mSATA信号的选择 |
| 显示 | Intel UHD Graphics 或 锐炬® Xᵉ Graphics , Supports Intel DL boost深度学习加强技术，DirectX12.1, OpenGL 4.6 OpenCL 3.0，HDMI最高分辨率4096*2304@60Hz, eDP最高分辨率4096*2304@60Hz，双独立显示 |
| 音频 | 1*Line out+1*Line in+1*Mic 高保真音频，支持Realtek ALC897音频, 支持5.1声道 |
| 以太网 | 1*Intel I210AT PCIe Gig. Ethernet, 10/100/1000Mbps；1*Intel®I219LM , 10/100/1000Mbps |
| 存储 | 1*SATA3.0 port，最高支持6 Gbps的传输速度；1*mSATA可选 |

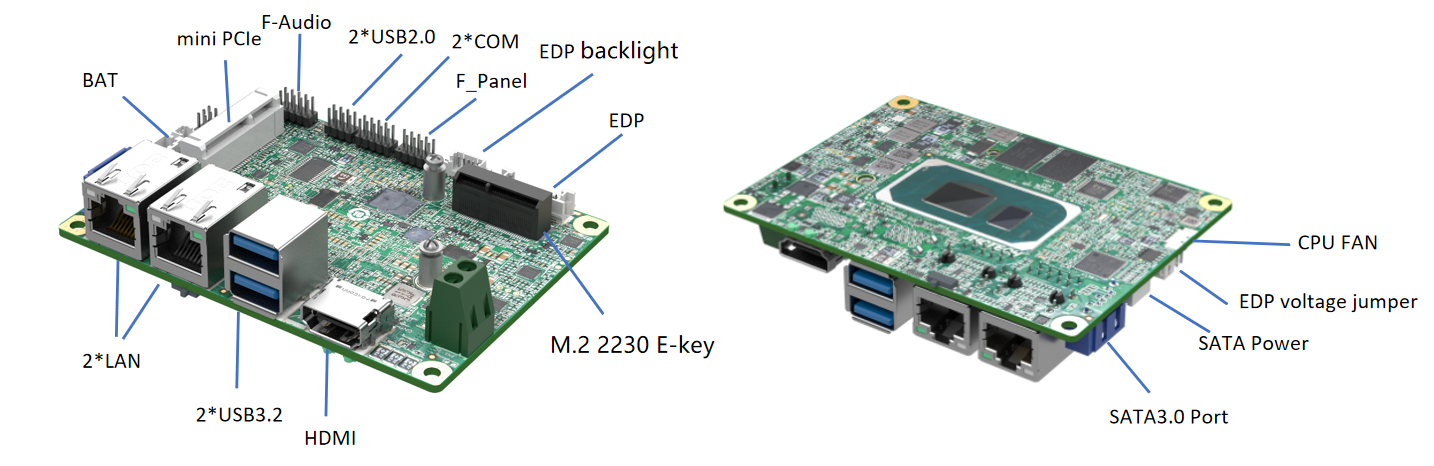

| 面板I/O接口 | 2*LAN(RJ45)；1*HDMI; 2*USB3.2 (Type A) |
| 内部I/O接口 | 2*USB2.0(2*4pin杜邦插针)，1*RS232/422/485+1*RS232 (1个2*5pin杜邦插针)， 1*F-audio(2*5pin杜邦插针)，1*eDP(2*10pin DF13接口), 1*SATA 3.0, 1*SATA Power, 1*FAN |
| 指示灯 | 1*硬盘指示灯, 1*电源指示灯 |
| 控制开关 | 1*F_Panel(PowerSW, Reset，Power LED, HDD LED), 2*5pin杜邦插针； 1*eDP电压3.3V/5V/12V跳线 |
| 电源要求 | DC 12V输入（1*2pin接线端子） TDP: 39.208W（Intel (R) Core (TM) i7-1165G7 CPU @ 2.8GHz） |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows 11*IoT enterprise， Windows 10*IoT enterprise，roid，SUSE，Ubuntu，Wind River，Red Hat*Enterprise，Wind River VxWorks*7，Yocto |

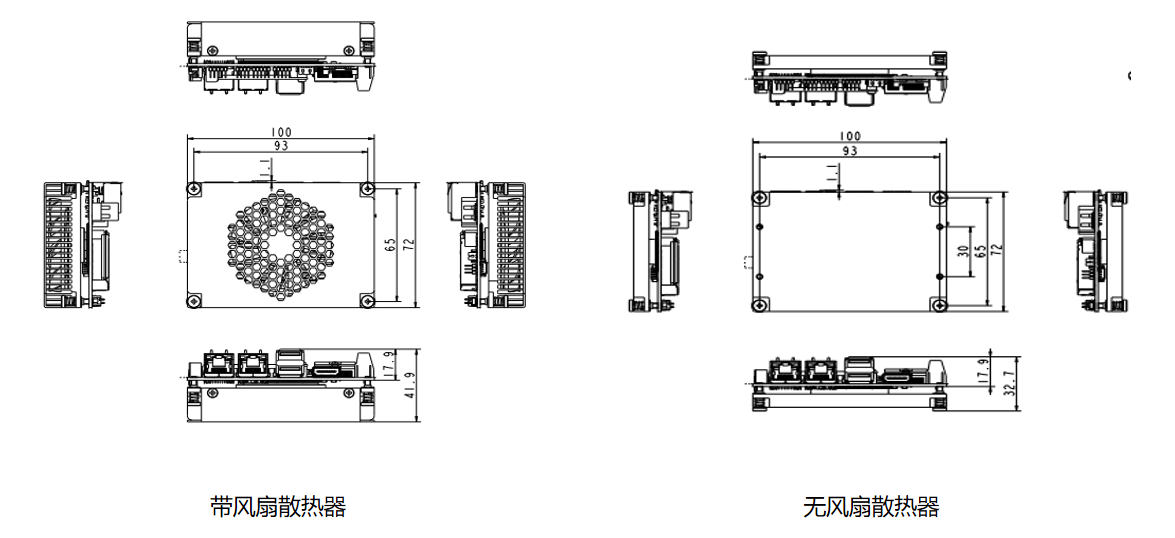

| 尺寸 | (W*H): 100*72mm |
| 厚度 | 单板高度：17.9mm，带风扇散热器高度：41.9mm，无风扇散热器高度：32.7mm；PCB：1.6mm |
| 工作温度 | 0～60℃ |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~95%@40°C, 无冷凝 |
| EMC/认证 | CE/FCC Class A |
