Intel® Tiger lake Soc CPU
双通道DDR4 SODIMM,支持到3200MHz,最大64GB
1*HDMI, 1*DP, 1*48-bit LVDS, 三独立显示接口
2*LAN, 4*USB3.2, 2*USB2.0, 4*COM, 1*8-bit DIO
1*M.2 2230 E-key支持Wifi/BT或1*M.2 3052 Bkey带SIM卡槽支持4G LTE/5G NR
1*全长Mini PCIe支持PCIe功能模块
1*SATA3.0 HDD/SSD，1*mSATA用于存储（可选

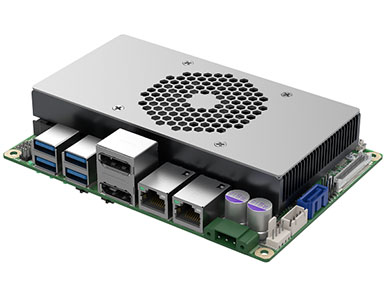

主动式或被动式两种不同厚度散热器选型
DC-IN 12V，可选9-36V宽压输入（OFX-075）
| CPU | Intel® Tiger lake U Soc CPU (core i3-1115G4/i5-1135G7/i7-1165G7, Celeron 6305)，TDP 12W/15W/28W |
| 系统内存 | 双通道DDR4双SO-DIMM 槽, 支持到3200MHz, 最大64GB |
| 扩展接口 | 1*M.2 E-key 2230 (USB2.0信号和PCIeX1信号），支持Wifi5/BT5.0 1*M.2 B-key 3052(USB2.0信号和PCIeX1信号），带SIM卡槽，支持4G LTE/5G NR 1*全长Mini PCIe（PCIe X1信号）, 支持PCIe的功能模块, 可通过BIOS实现与mSATA信号的选择 |
| 显示 | Intel UHD Graphics 或 锐炬® Xᵉ Graphics , Supports Intel DL boost深度学习加强技术，DirectX12.1, OpenGL 4.6 OpenCL 3.0，HDMI最高分辨率4096*2304@60Hz, DP最高分辨率7680*4320@60Hz, LVDS 最高分辨率1920*1200@60Hz，支持3独立显示 |
| 音频 | 1*Line out+1*Mic 高保真音频，支持Realtek ALC897音频, 支持5.1声道 |
| 以太网 | 1*Intel I226V PCIe Gig. Ethernet, 10/100/1000Mbps；1*Intel®I219LM ,支持iAMT13.0 |
| 存储 | 1*SATA3.0 port，最高支持6 Gbps的传输速度；1*mSATA可选 |
| 面板I/O接口 | 2*LAN(RJ45)；1*HDMI+1*DP 4*USB3.2 gen2.0(Type A)，最高支持10 Gbps的传输速度 |
| 内部I/O接口 | 2*USB2.0(2*4pin杜邦插针)，2*RS232/422/485(2个2*5pin杜邦插针)，2*RS232(2个2*5pin杜邦插针), 1*8-bit DIO(2*5pin杜邦插针)，1*F-audio(2*5pin杜邦插针)，1*48-bit LVDS(2*20pin DF13接口)，1*SM BUS(1*4pin 座子）, 1*SATA 3.0, 1*FAN |
| 指示灯 | 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温） |
| 控制开关 | 1*F_Panel(PowerSW, Reset，Power LED, HDD-LED), 2x5pin杜邦插针； 1*AT/ATX选择开关, 1*Clear CMOS 开关，1*USB 5V/SB选择开关 |
| 电源要求 | DC 12V输入（1*3pin凤凰插座），colay 2*10pin 杜邦母座，可选OFX-075 75W电源板，支持9~36V宽压输入 TDP: 45.36W (CPU: i7-1165 G7/4G DDR4/128 SSD) |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows 11*IoT enterprise， Windows 10*IoT enterprise，roid，SUSE，Ubuntu，Wind River，Red Hat*Enterprise，Wind River VxWorks*7，Yocto |
| 尺寸 | (W*H): 146*102mm |
| 工作温度 | 0～60℃ |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~95%@40°C, 无冷凝 |
| EMC/认证 | CE/FCC Class A |
