Intel H310 PCH, 支持Intel 8/9th Gen. Coffee lake-S
Core i9/i7/i5/i3/Pentium/Celeron LGA1151 CPU
双通道DDR4 2666MHz UDIMM内存, 最大64GB
VGA+HDMI/ VGA +DVI-D/ HDMI+ DVI-D双独立显示
1*I219LM和1*I226V双千兆网口
4*USB3.1, 6*USB2.0, 6*COM, 1*8bit GPIO,1*LPT
1*PCIe X16, 1*PCI, 2*PCIe X4共4扩展
4*SATA3.0 6.0Gbps, 1*M.2 2242/2280 M-Key, Nvme
Realtek ALC897高保真音频, 支持5.1声道，可选功放
标准24pin ATX +4pin 12V ATX供电设计
| CPU | Intel 8/9th Gen. Core i9/i7/i5/i3/Pentium/Celeron CPU，LGA 1151 Socket，可支持最大功耗95W |
| 芯片组 | Intel H310 PCH |
| 系统内存 | 2*288-pin Non-ECC UDIMM , 双通道 DDR4 2666MHz, 最大64GB |
| 扩展接口 | 1*PCIe X16(Gen3.0 X16信号) , 2*PCIe X4 (Gen2.0 X1信号), 1*32-bit PCI，1*M.2 2242/2280 M-Key （Gen2.0 PCIe X2信号） |
| 显示 | Intel 9th HD Graphic, AVC/VC1/MPEG2/HEVC/VP8/JPEG.HW高清编解码, 支持Direct3D 11.2,OpenGL 5.0, OpenCL 2.1, VGA+HDMI/ VGA +DVI-D/ HDMI+ DVI-D两两组合双独立显示；最高分辨率: HDMI为 4096*2304@24Hz, VGA为1920*1200@60Hz, DVI-D为1920*1200@60Hz |
| 音频 | 采用Realtek ALC897高清音频芯片, 支持5.1声道, 可选支持2*3W功放 |
| 以太网 | 1*Intel® I226V, 10M/100M/1000M 自适应, 支持WOL远程唤醒 1*Intel® I219LM, 10/100/1000Mbps 自适应, 支持WOL远程唤醒 |
| 存储 | 4*SATA3, 6.0Gbps HDD/SSD（带1*5V独立供电接口，支持SATA DOM）；M.2 2242/2280 M-Key（PCIeX2信号, Nvme） |

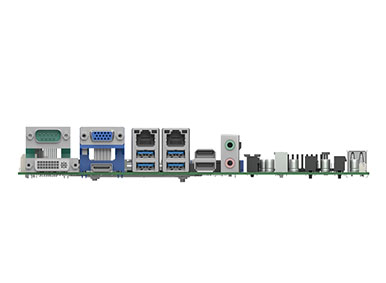

| 板边I/O | 2*LAN (RJ45 w/LED); 1*COM (RS232/422/485, DB9公针，colay 2*5pin杜邦插针) 4*USB3.1 Gen2 (Type A), 5.0Gbps, 2*USB2.0(Type A), 均支持USB Power跳线切换供电模式5V System或5VSB 1*HDMI+1*VGA+1*DVI-D; 1*Line out+1*Mic , 3.5mm phone jack |
| 板内I/O | 4*USB2.0(1个为Type A,3个为2*5pin杜邦插针), 6*COM(1*colay DB9，1*RS232/422/485 2*5pin杜邦插针， 4*RS232 2*5pin杜邦插针), 1*LPT(2*13pin简牛接口）, 1*8bit GPIO(2*5pin杜邦插针）, 4*SATA3, 1*F_AUDIO （2*5pin杜邦插针）, 1*PS2(1*6pin 2.0mm wafer接口)，1*Amplifier（1*4pin 2.0mm wafer接口) , 1*LPC(2*7pin header）, 2*CPU_FAN, 1*GPU_FAN,1*SM bus(1*4pin wafer), 1*ATX_PWR, 1*CPU_PWR, 1*SATA_PWR |
| 开关&LED | F_PANEL（Power SW, Reset，Power LED，HDD LED）, Clear CMOS跳线, AT/ATX跳线, USB Power 跳线 |
| 电源要求 | 24-pin ATX +4-pin 12V ，TDP: 224W (I9-9900K CPU/16G DDR4/128G SSD，无加速卡或功能卡） |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows7、Windows* 10 Enterprise & IOT Enterprise (64 bit)(CFL-R); Windows* Server 2016 (Intel® Xeon® E) Ubuntu*、SuSe*; Redhat Enterprise* 1,2 (Kernel 4.14) (CFL-R) Wind River* ;VxWorks* 7 (CFL-R) |
| 尺寸 | (W*H)：244*244mm, 标准Micro ATX孔位尺寸 |
| 厚度 | 正面：33.2mm；PCB：1.6mm |
| 工作温度 | 0～60℃ |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~95%@40°C, 无冷凝 |
| EMC/认证 | CE/FCC Class A |
