SIGM-3250在南昌地铁PIS系统中的应用

本期导读

地铁作为城市轨道交通系统的重要组成，在国际上，每天有超过 1.2 亿人乘坐地铁通勤。为了保障铁路系统的安全和高效，越来越多先进的交通系统技术，如PIS乘客信息系统正被广泛部署。

我们乘客在日常的乘车过程中，听到的列车到站广播，列车上显示的运行信息等等，其实都是PIS系统在起作用。下面，跟着集和诚一起来深入了解地铁里的PIS系统。

（一）系统简介

乘客信息系统：Passenger Information System简称PIS，是依托多媒体网络技术，以计算机系统为核心，以车站和车载显示终端为媒介向乘客提供信息服务的系统。在正常情况下，提供乘车须知、服务时间、列车到发时间、列车时刻表、管理者公告、政府公告、出行参考、股票信息、媒体新闻、赛事直播、广告等实时动态的多媒体信息；在火灾、阻塞及恐怖袭击等非正常情况下，提供动态紧急疏散提示。

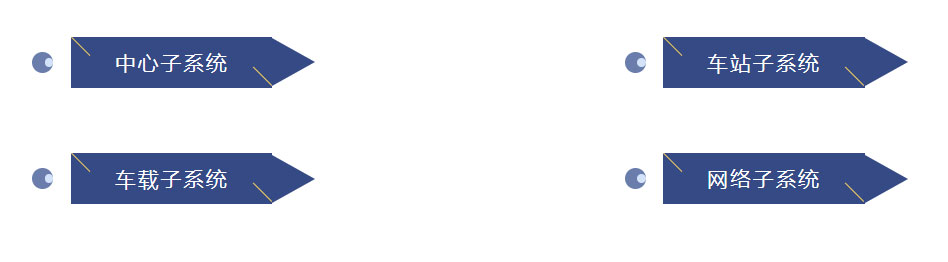

PIS系统从结构上可分为以下四个子系统，本文的应用和车载子系统相关：

（二）应用范围

l 地铁列车车载PIS系统

l 有轨电车车载PIS系统

l 跨座式单轨列车车载PIS系统

（三）功能介绍

整个车载PIS系统包含：PA公共广播子系统、乘客信息显示子系统和视频监控子系统。以下为各个子系统功能介绍：

PA公共广播子系统‍

l OCC与司机对讲：实现控制中心与司机的对讲功能。

l OCC对客室广播：实现控制中心对客室的广播功能。

l 驾驶室对讲：实现司机之间的对讲功能。

l 全自动、半自动、人工广播：实现报站功能、司机对客室广播功能、紧急广播功能。

l 广播优先级控制：实现广播优先级控制功能。

l 广播监听：实现司机监听客室广播内容功能。

l 广播音量自动调节：实现客室广播音量自动根据环境进行调节功能。

l 视频伴音播放：实现视频伴音播放功能。

l 乘客紧急报警和视频联动：实现乘客紧急报警、乘客与司机对讲功能。

乘客信息显示子系统

l 电子导乘车显示器TGS：显示列车行驶方向运行路线、站名信息、目的地信息、开门侧、换乘站信息、到站信息和显示车厢温度和时间；

l LCD网络电视：实现地面直播、录播内容播放，影视、时间、字幕、站点信息同步播放。

视频监控子系统

l 乘客紧急报警联动显示

l OCC监控

l 驾驶室监控

l 录像存储

l 客室监控

l 行车记录摄像头

l 行车后视摄像头

（四）系统架构

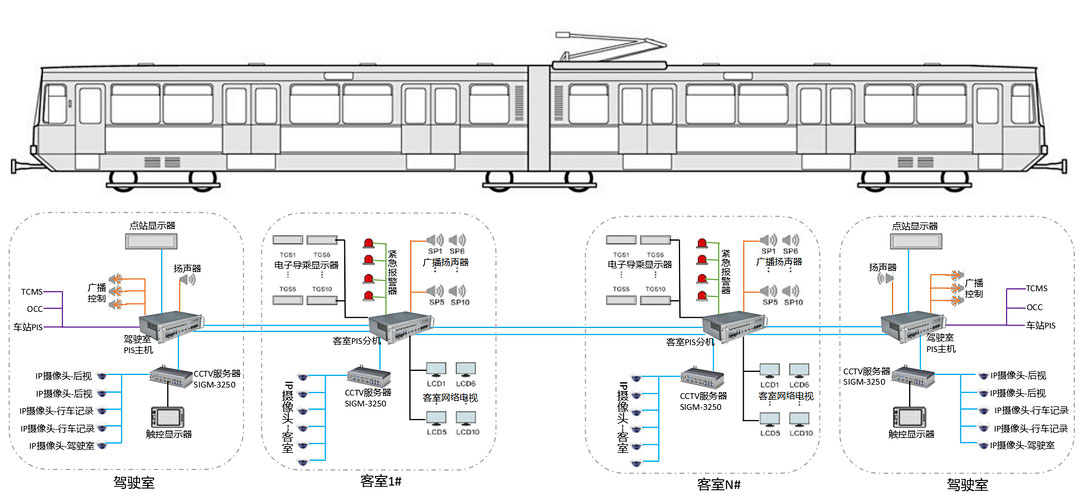

整个系统硬件构成由：驾驶室PIS主机、客室PIS分机、视频监控服务器、广播控制台、拾音器+紧急报警器、TGS电子导乘显示器、LCD网络电视、监控触摸显示器等构成。

【车载乘客信息系统PIS】

（五）系统优势

1）高可靠性设计：嵌入式+Linux+车规级系统设计，确保系统整体可靠性和稳定性。

2）高冗余性设计：总线冗余、备用音频总线冗余、两端PIS主机和视频服务器互为冗余。

3）易维护性设计：采用模块化设计、CPCI和EIO标准化设计、集成化设计。

4）低功耗设计：采用嵌入式平台，免风扇设计，无噪音低功耗。

5）集成化设计：采用插卡式机箱设计，功能模块是在线可更换单元，减少布线，调试维护更简便。

6）分布式设计：控制器分布设置，视频监控独立于PIS主机，单点故障不会影响其他控制器正常工作。

（六）应用案例

1）项目名称：南昌地铁3号线车载乘车信息系统(PIS)

2）项目时间：2021年10月

3）项目地点：江西省南昌市

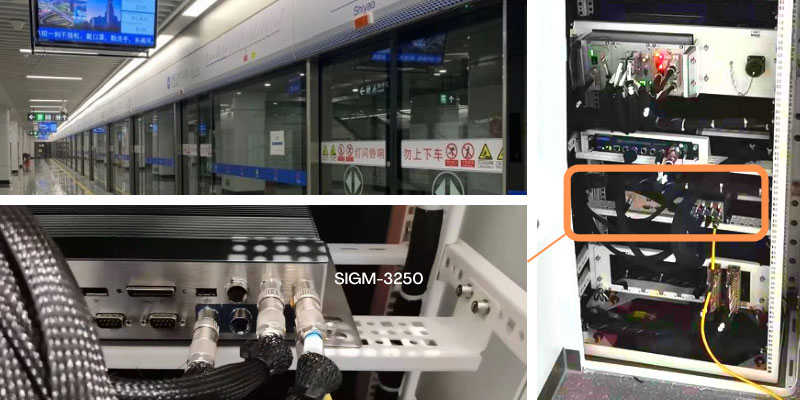

【现场部署图】

（七）主要设备介绍

除开广播相关设备和显示类设备外，车载PIS系统有三个主要的设备，其中集和诚公司车载电脑SIGM-3250作为视频监控服务器。

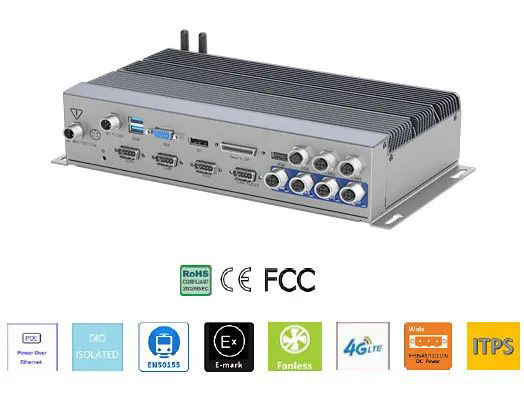

01 视频监控服务器 SIGM-3250‍

视频监控服务器是车辆监控系统CCTV的解码、播放和存储控制设备。设备实现接收数字视频流，并进行查看、存储、上传、管理等功能设备采用箱体式设计，无风扇设计宽温工作，DC 110V供电，配套19英寸上架安装托架，可安装在车载机柜内。

SIGM-3250 产品特性

l 铝矩型材外壳，无风扇散热，加固结构设计

l Intel® Skylake/Kabylake-U CPU

l 2-Ch DDR4, On-board 4/8GB+SODIMM, 最大16GB

l 1*DP, 1*VGA, 1*Smart Display, 三显示接口

l 2*LAN, 4*POE, 5*USB,内置加密狗接口

l 2*隔离COM, 8-bit Iso.DIO，可选2*CAN

l 4*Mini PCIe(1个可选mSATA), 支持   GPS/WiFi/LTE/4G

l EN50155, E-Mark 认证,支持TPM2.0安全加密

l 铁标电源输入，DC 48/72/110V(±40%)宽压直流供电

02 驾驶室PIS主机‍

设备安装在司机室电气柜，是PIS系统的核心控制设备。设备包含电源模块、交换机、主控模块、MVB模块、多媒体模块。设备实现列车到站信息、联动信息的获取，预录广播信息的存储，同事输出广播终端的控制信息，实现与TCMS、radio、火灾系统的接口。设备采用CPCI结构，机箱插卡式设计，无风扇设计。

03 客室PIS分机‍

设备安装在客室电气柜，是客室终端设备的核心控制设备。设备包含电源模块、交换机、控制模块、功放模块。设备实现客室内的广播输出，连接紧急报警、摄像头、LCD等终端设备。设备采用CPCI结构，机箱插卡式设计，无风扇设计。

鉴于轨道交通相对严酷的运行条件，SIGM-3250以其坚固耐用，高性能，可靠稳定等特点成为支持轨道交通PIS系统的理想硬件，助力智慧轨道交通的快速发展。
