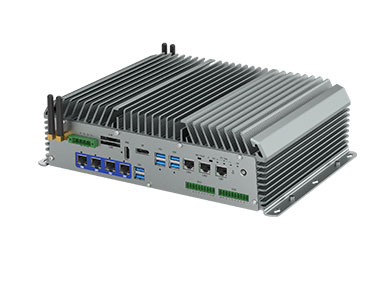

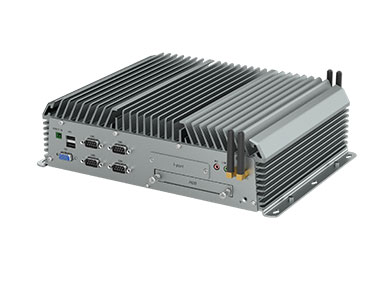

铝矩型材外壳, 无风扇散热设计
Intel®Kabylake-S/Skylake-S Core I3/I5/I7 CPU
2*DDR4 2133/2400MHz SODIMM内存, 最大32GB
1*DP, 1*HDMI和1*VGA三显示, DP和HDMI支持4K
3*GbE LAN, 4*POE/8/11*LAN, 6*USB3.0, 3*USB2.0
4*COM, 16或24位隔离DIO, Audio out和Mic
2*Mini PCIe(PCIe+USB),1*M.2 2242 B-Key
1*mSATA, 2*2.5" SATA3驱动架, 支持Raid0,1
支持Intel®iVpro技术和TPM2.0安全加密
DC 6~48V宽压供电,短路、过压、过流和欠压保护
| CPU | 第六代Intel®Skylake-S/第七代Intel®Kabylake-S Celeron/Pentium/Core I3/I5/I7 CPU LGA 1151插槽 |
| 芯片组 | Intel® Q170 |
| 系统内存 | 2*260-Pin SODIMM, 双通道DDR4 2133/2400MHz, 最大32GB |
| 扩展接口 | 1*全长Mini PCIe带PCIe X1+USB信号带SIM卡槽, 1*M.2 2242 B-key带PCIeX1+SATA3+USB信号带SIM卡槽, 1*半长Mini PCIe带PCIeX1和USB信号, 支持双4G卡无线网络和Wifi/BT无线通讯 |
| GPU&显示 | Intel Gen. 9 HD Graphics, HEVC/H265 HW高清编解码，DP最高分辨率4096*2304@60Hz, HDMI最高分辨 率3840*2160@30Hz, VGA最高分辨率为2650*1600@60Hz, 支持独立三显示 |
| 音频 | Realtek ALC662VD音频, Audio out和MIC |
| 以太网 | 2*Intel®I210AT PCIe千兆网, 10/100/1000Mbps自适应；1*Intel®I219LM PCIe千兆网支持iVpro技术 4*Intel®I210AT PCIe千兆网, 全带宽POE功能, 单路TDP 15.4W供电输出. 可选为8/11*I210 AT千兆网口 |
| 存储 | 2*2.5" SATA减震驱动架, 一贴合到铝型材板加强散热, 一为易插拔设计 ; 1*mSATA全高卡; 1*M.2 2242 B-key |
| DIO | 8/12位2.5KV光隔离输入(H:5-24V，L:0-1.5V),8/12位2.5KV光隔离输出(200mA); 可选16位TTL可编程输入输出 |
| I-port | 可选1*LPT、1*USB2.0、16位DIO, 或Mini PCIe和M.2功能卡接口, 如串口 |

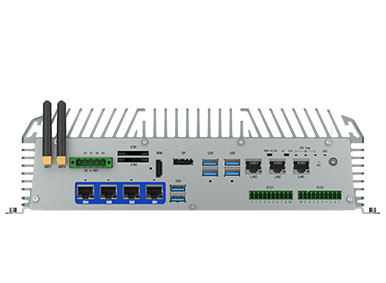

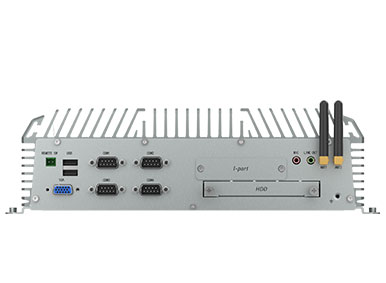

| I/O接口 | 3*RJ45 Gig-LAN, 4*RJ45 Gig-POE 防脱扣件螺孔(前面板)可选为8/11*RJ45 Gig-LAN 6*USB3.0 Type A (前面板); 2*USB2.0 Type A(后面板) ,1*USB2.0 Type A内置 8位隔离输出1*10-pin端子和8位隔离输入1*10-pin端子; 可选24位隔离DIO 2*14-pin端子(前面板)； 2*RS232/422/485 DB9 公头(后面板), 2*RS232 DB9 公头(后面板) 1*Audio-out和1*MIC3.5音频接口(后面板) 1*HDMI +1*DP(前面板), +1*VGA(后面板) |
| 指示灯 | 1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为警告, Yellow为高温, Green为常温） |
| 控制开关 | 1*电源开关, 1*复位开关；1*2pin端子开关信号, 1*AT/ATX选择开关, 1*CMOS/Clear选择开关 |
| 电源要求 | DC 6~48V输入,5-pin端子接口(前面板), 功耗: TDP 19/2.0A(I5-7500T CPU, 4GB Ram, 128G SSD) |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows 7, Windows 10, Linux Fedora,Ubuntu (注：第七代Intel® Kabylake-S处理器不支持Windows 7 OS) |
| 构造 | 铝矩型材散热外壳，SGCC前后烤漆面板，铝型材底盖 |
| 颜色 | 银灰色 |
| 安装方式 | 桌面式安装 |

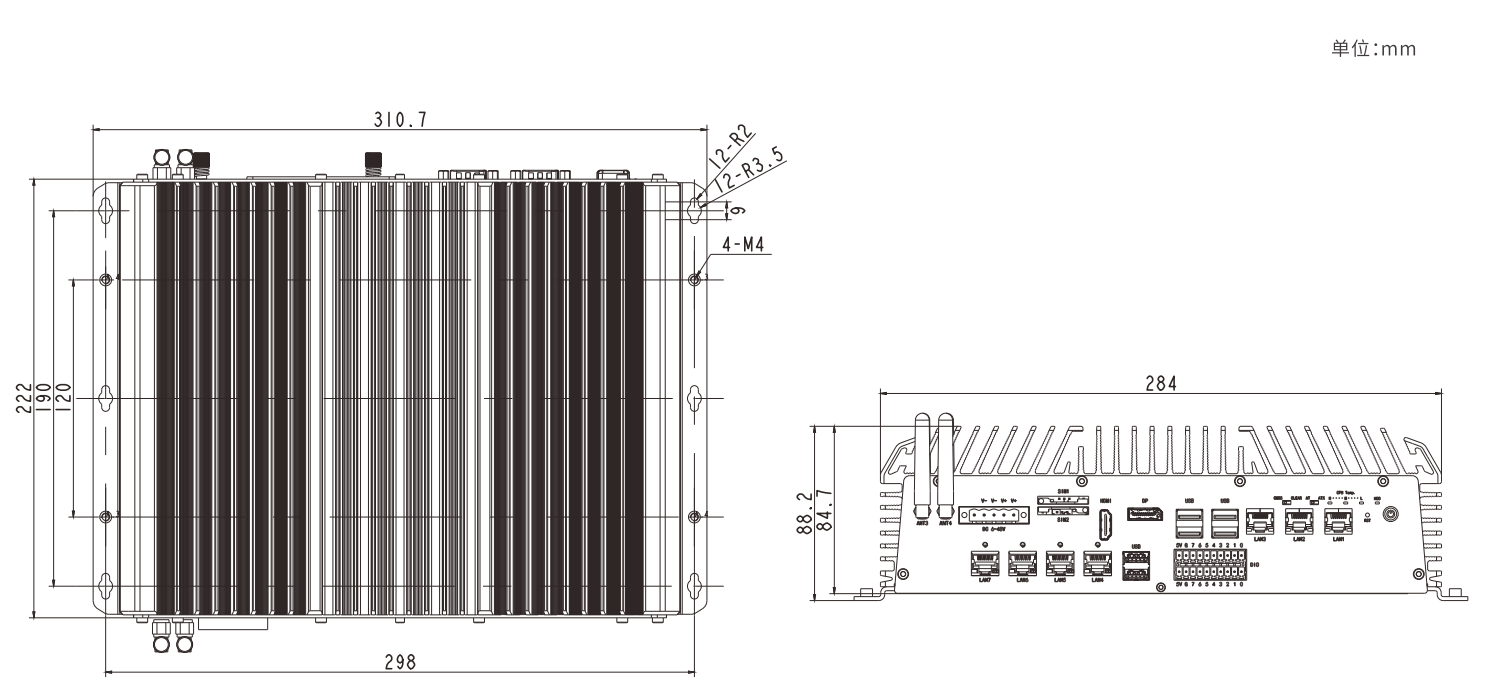

| 尺寸 | (W*H*D)：284*222*84.7mm |
| 净重 | 4.65kg |
| 工作温度 | -20°C～65°C – 无风扇，35W CPU, 宽温SSD； -10°C～55°C – 无风扇，35W CPU, 常温HDD; |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~90%@40°C, 无冷凝 |
| 振动 | 5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD) |
| 冲击 | 50g峰值加速度(持续11ms)(SSD);20g峰值加速度(持续11ms)(HDD） |
| 认证/EMC | CE/FCC Class B |
