Intel® 第8/9代Coffee lake LGA1151 系列CPU
Intel® Q370芯片组
4*DDR4 2400/2666MHz SODIMM, 最大128GB
支持2*DP双4K和1*VGA, 3独立显示
3*LAN, 6*USB3.1, 2*USB2.0, 4*COM, 16bit Iso. DIO
1*Mini PCIe 带SIM卡槽，支持4G及WIFI/BT等
1*M.2 B-Key 3052，带SIM卡槽，支持5G模块
1*M.2 E-key 2230, 支持千兆WIFI/BT模块
2*SATA3.0 SATA Bay,支持RAID0,1热插拔设计
1*mSATA和1*M.2 M-Key支持NVMe 高速存储
宽压DC 9-36V供电, 带短路、过压和过流保护
获取报价
| CPU+PCH | Intel® Coffee lake 9th/8th-Gen Core™ i9/i7/i5/i3/Pentium/Celeron LGA1151 CPU，Intel® Q370 PCH |
| 系统内存 | 4*260-Pin SODIMM, 双通道DDR4 2666/2400MHz, 最大支持128GB |
| 扩展接口 | 1*Mini-PCIe Full size , PCIeX1和SATA3信号自动选换, USB2.0+SIM, 支持mSATA或4G LTE 1*M.2 Type 2230 E-key , PCIeX1, USB2.0和CNVio, 支持千兆WiFi6和BT5.0 1* M.2 Type 3052 B-key, PCIeX1, USB2.0+SIM, 支持5G NR兼容4G LTE 1*M.2 Type 2280 M-Key(PCIex4信号), 支持NVME高速存储盘, 或PCIe信号扩展模块 |
| Graphics | Intel UHD Graphics, Supports DirectX11.1, OpenGL 5.0 OpenCL 2.1, 双DP最高分辨率4096*2304@60Hz，VGA最高分辨率1920*1200@60Hz，支持3独立显示 |
| 音频 | Realtek ALC662音频（选贴）, 支持5.1声道 |
| 以太网 | 2*Intel I211AT或I210AT+1*I219 LM, 支持iAMT 13.0主动管理，配置Core I5/I7/I9 CPU即支持vPro技术 |
| 存储 | 2*2.5”SATA3 热插拔硬盘架, 支持Raid 0/1，1* 全长mSATA（可选） 1*M.2 2280 M-key(PCIe X4), 支持NVMe高速存储 |

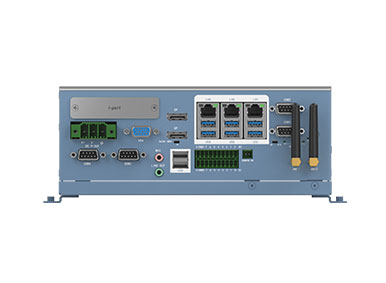

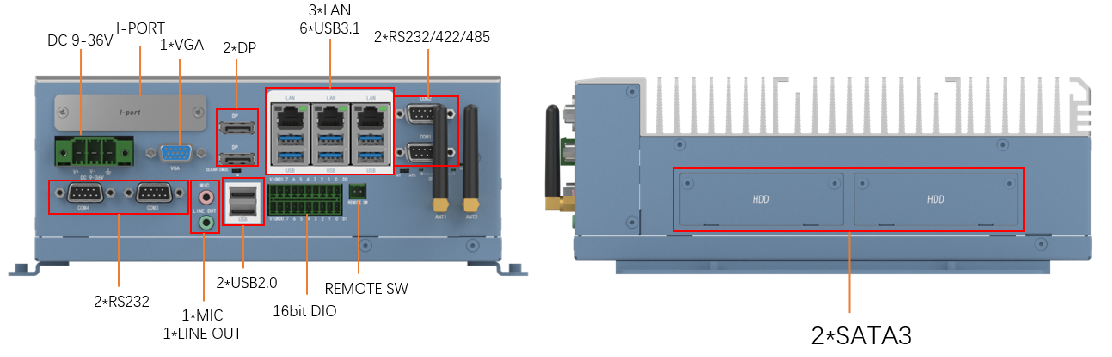

| I/O接口 | 3*RJ45 Gig-LAN; 6*USB3.1 Type A, 最高支持 5Gbps的传输速度; 2*USB2.0 Type A和2*USB2.0内置插针; 2*RS232/422/485通过BIOS设置(DB9 male) , 2*RS232(DB9 male); 16位Iso. DIO(2*10pin凤凰插头)和16bit 非隔离DIO(2x10杜邦插针); 1*VGA+2*DP；1*Line out+1*Mic (3.5mm phone jack)； |
| I-port接口 | 支持内置16bit DIO、2*USB2.0或者M.2/Mini PCIe等扩充接口引出 |
| DIO | 16位隔离DIO, 8位2.5KV光隔离输入(H:5-24V, L:0-1.5V), 8位2.5KV光隔离输出(200mA) |
| 指示灯 | 1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温） |
| 控制开关 | 1* Power按键 w/LED, 2-pin凤凰端子远程开关，AT-ATX拨码开关，Clear Cmos拨码开关 |
| 电源要求 | DC IN 9-36V, 3-pin 7.62间距凤凰端子座，带短路,过压和过流保护 TDP : 60.5W(i7-8700T CPU/32G DDR4/128G SSD） |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows 10 Enterprise & IOT Enterprise, Ubuntu,SUSE,Redhat Enterprise 1,2 (Kernel 4.14) , VxWorks 7 |

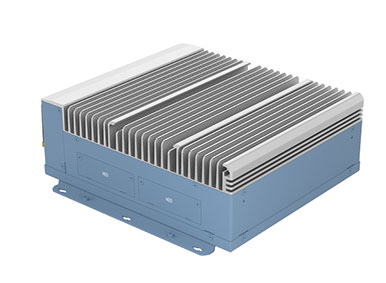

| 构造 | 铝矩型材散热外壳，SGCC箱体 |
| 颜色 | 鸽蓝色+灰白色 |
| 安装方式 | 桌面式安装 |

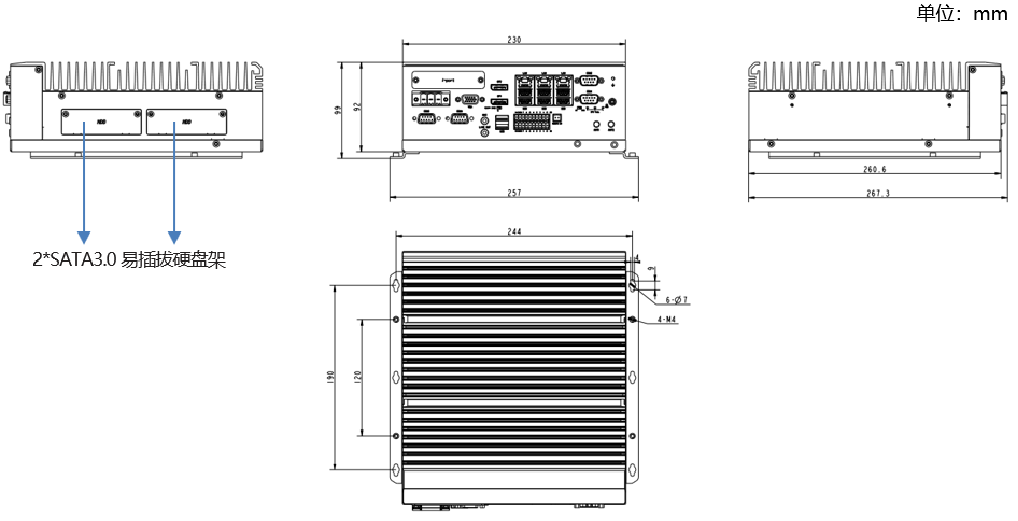

| 尺寸 | (L*W*H)：230*267.3*92mm |
| 净重 | 5.02 kg |
| 工作温度 | -20～65℃, 宽温SSD,空气流动 -10～55°C, 常温HDD, 空气流动 |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~90%@40°C, 无冷凝 |
| 振动 | 5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD) |
| 冲击 | 50g峰值加速度(持续11ms)(SSD);25g峰值加速度(持续11ms)(HDD） |
| EMC/认证 | CE/FCC Class A |
