Intel® 第8/9代Coffee lake LGA1151系列CPU
Intel® H310芯片组
2*DDR4 2400/2666MHz SODIMM, 最大64GB
1*HDMI+1*VGA双显示
2*LAN, 2*USB3.1, 8*USB3.0，3*USB2.0, 32bit 隔离DIO
1*RS232/485和1*RS232双串口
1*全长Mini-PCIe，带SIM卡槽，可支持4G/WIFI/PCIe信号的功能模块
1*2.5英寸SATA3.0易插拔硬盘位和1*mSATA
DC 9-36V供电，带短路、过压和过流保护
| CPU+PCH | Intel® Coffee lake 9th/8th-Gen Core™ i9/i7/i5/i3/Pentium/Celeron LGA1151 CPU，最大功耗65W Intel® H310 PCH |
| 系统内存 | 2*260-Pin SODIMM，双通道DDR4 2666/2400MHz，最大64GB |
| 扩展接口 | 1*全长Mini-PCIe，带SIM卡槽，可支持4G/WIFI/PCIe信号的功能模块 |
| Graphics | Intel UHD Graphics, Supports DirectX11.1, OpenGL 5.0 OpenCL 2.1， HDMI最高分辨率4096*2160@24Hz，VGA最高分辨率1920*1200@60Hz |
| 音频 | / |
| 以太网 | 1*Intel I210AT + 1*Intel I219LM双千兆网口，PCIe X1足额带宽，10M/100M/1000Mbps自适应，支持WOL |
| 存储 | 1*2.5”SATA3易插拔硬盘架，最高支持6Gbps的传输速度 1*全长mSATA，带SATA3.0和USB2.0信号，支持mSATA存储盘 |
| DIO | 32位光电隔离DIO，16位DI为2.5KV光电隔离，支持PNP和NPN模式选换； 16位DO为2.5KV光隔达林顿输出，匹配电阻内置，可根据不同驱动电流进行选换，单路驱动电流可达500mA； 支持5V/12V/24V等多种电平输入，脉冲周期达到2ms/次脉冲波 |

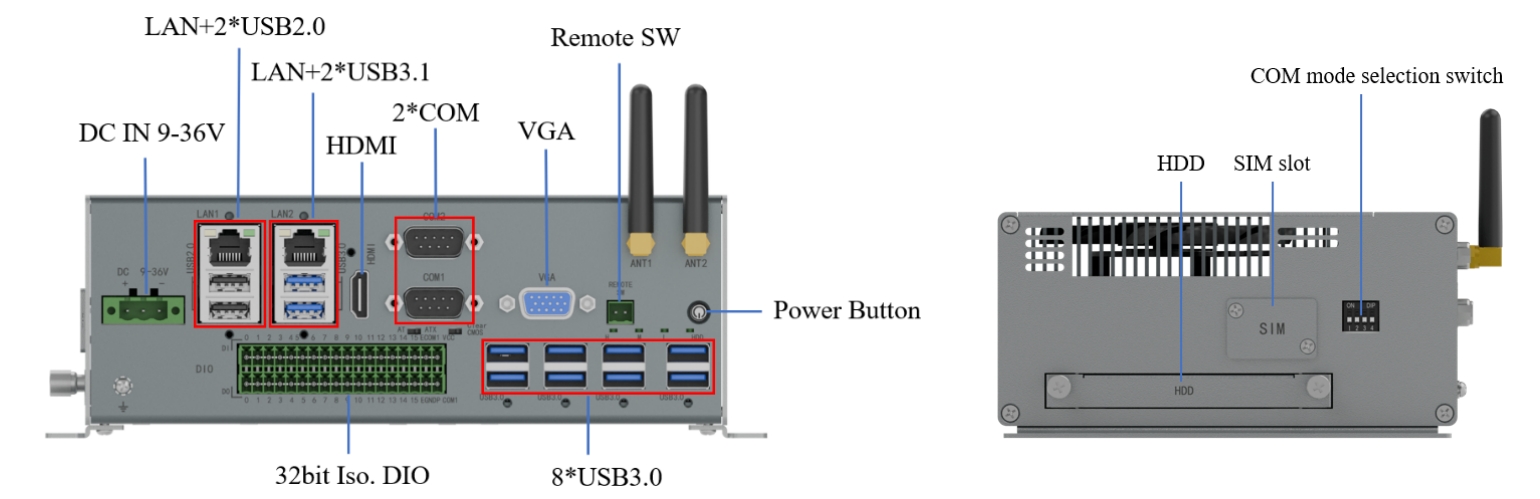

| I/O接口 | 2*RJ45 Gig-LAN；2*USB3.1 Type A, 5Gbps传输速度； 8通道USB3.0专用控制器，支持USB3.0相机；2*USB2.0 Type A; 1*USB2.0 Type A（内置）； 1*RS232/485通过拨码开关设置(DB9 male) , 1*RS232(DB9 male); 32位隔离DIO（2*18pin凤凰端子）; 1*HDMI; 1*VGA |
| 指示灯 | 1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温） |
| 控制开关 | 1* Power按键 w/LED, 2-pin凤凰端子远程开关，AT-ATX拨码开关，Clear Cmos拨码开关 |
| 电源要求 | DC IN 9-36V, 3-pin 5.0mm间距凤凰端子座，带短路，过压和过流保护 TDP : TBD |
| 安全 | 可选支持TPM2.0 |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows 10 Enterprise & IOT Enterprise（64 位）(CFL-R) Ubuntu、SuSe、Redhat Enterprise 1,2 (Kernel 4.14) (CFL-R) Wind River VxWorks 7 (CFL-R) |
| 构造 | 铝矩型材散热外壳，SGCC箱体 |
| 颜色 | 银灰色 |

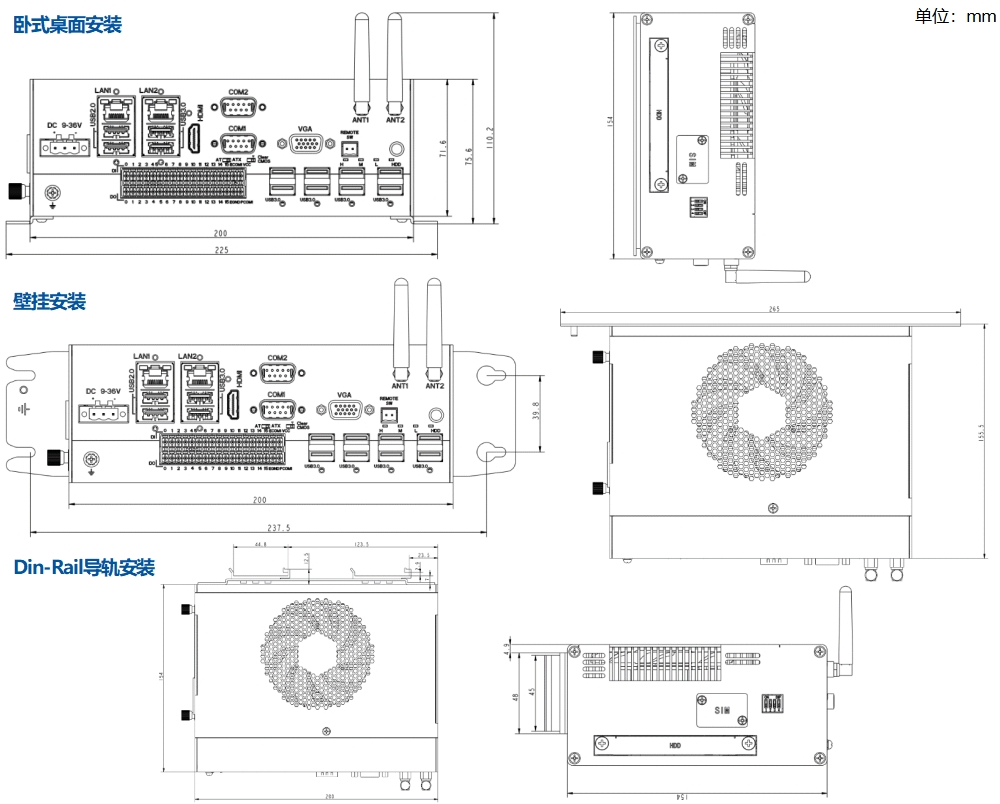

| 安装方式 | 默认壁挂安装，选配卧式桌面安装或导轨安装 |
| 尺寸 | (W*D*H)：225*154*75.6 mm |
| 净重 | TBD |
| 工作温度 | -20～60℃, 宽温SSD, 空气流动 -10～55°C, 常温HDD, 空气流动 |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~95%@40°C, 无冷凝 |
| 振动 | 5grms/5~500Hz/随机/工作状态(SSD); 1grms/5~500Hz/随机/工作状态(HDD) |
| 冲击 | 50g峰值加速度(持续11ms)(SSD); 20g峰值加速度(持续11ms)(HDD） |
| 认证/EMC | CE/FCC Class A |
