Intel® 第12代Alder lake-S LGA1700 系列CPU
Intel® H610芯片组
2*DDR5 4800MHz SODIMM, 最大64GB
1*DP，1*HDMI和1*VGA三显示接口，支持三独立显示
2*LAN, 4*USB3.2, 2*USB2.0, 16bit 隔离DIO
音频1*MIC+1*LINE OUT
2*RS232/422/485和2*RS232四串口
1*全长Mini-PCIe，带SIM卡槽，支持4G LTE 模块
1*PCIe X16+1*PCIe X4（X2 信号）+2*PCI四扩展
2*2.5英寸SATA3.0易插拔硬盘位和1*mSATA
DC 9-36V供电，带短路、过压和过流保护
| CPU+PCH | Intel® Alder lake-S 12th Gen Core™ i9/i7/i5/i3/Pentium/Celeron LGA1700 CPU，Intel® H610 PCH |
| 系统内存 | 2*262-Pin SODIMM，双通道DDR5 4800MHz，最大64GB |
| 扩展接口 | 1*PCIe X16(X16信号 form CPU) gen5.0和1*PCIe X4(X2信号from PCH) gen3.0, 可插最高功耗150W显卡或AI 加速卡（卡长度小于250mm）或其他功能卡（卡长度小于280mm); 2*32bit标准PCI槽 1*全长Mini-PCIe，带PCIeX1和USB2.0信号带SIM槽，可扩展4G LTE模块或PCIe信号的功能模块 |
| Graphics | Intel® UHD Graphics, Supports DirectX 12, OpenGL 4.5，OpenCL 3.0，DP最高分辨率7680*4320@60Hz, HDMI最高分辨率4096*2160@60Hz，VGA最高分辨率1920*1200@60Hz，三显示接口，支持三独立显示 |
| 音频 | Realtek ALC897音频，1*Line out和1*MIC高保真音频，支持5.1声道 |
| 以太网 | 1*Intel I226V 2.5G 千兆网，PCIe X1足额带宽，10M/100M/1000M/2.5Gbps自适应，支持WOL 1*Intel I219LM 千兆网，PCIe X1足额带宽，10M/100M/1000Mbps自适应，支持WOL |
| 存储 | 2*2.5”SATA3易插拔硬盘架，大容量15mm厚度HDD，最高支持6Gbps的传输速度 1*全长mSATA，带SATA3.0信号，最高支持6Gbps的传输速度 |

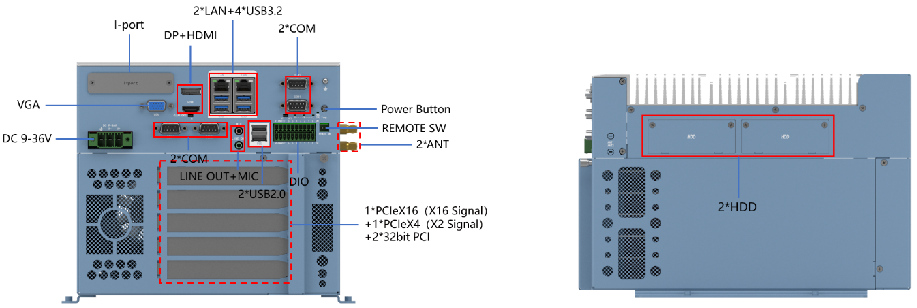

| I/O接口 | 2*RJ45 Gig-LAN；2*USB3.2 gen2.0 Type A, 10Gbps传输速度；2*USB3.2 gen1.0 Type A, 5Gbps传输速度; 2*USB2.0 Type A，2*USB2.0 插针(内置)；2*RS232/422/485通过BIOS设置(DB9 male) , 2*RS232(DB9 male); 16位隔离DIO（2*10pin凤凰插头）和16位非隔离DIO(内置2*10杜邦插针); 1*VGA+1*DP+1*HDMI; 1*Line out+1*Mic (3.5mm phone jack); 内置1*SM Bus和1*F_Audio插针； |
| I-port接口 | 支持内置16bit DIO、USB2.0或者Mini PCIe等扩充接口引出 |
| DIO | 16位隔离DIO，8位DI为2.5KV光电隔离，支持PNP和NPN模式选换；8位DO为2.5KV光隔达林顿输出，单路驱动电流可达200mA |
| 指示灯 | 1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温） |
| 控制开关 | 1* Power按键 w/LED, 2-pin凤凰端子远程开关，AT-ATX拨码开关，Clear Cmos拨码开关 |
| 电源要求 | DC IN 9-36V, 3-pin 7.62间距凤凰端子座，带短路，过压和过流保护 TDP : TBD |
| 安全 | 可选支持TPM2.0 |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows11，Windows 10 IoT Enterprise (64-bit), Windows Server 2019, Ubuntu, SUSE, Redhat Enterprise, Wind River Linux，Yocto Project (64-bit)，Wind River VxWorks 7 |
| 构造 | 铝矩型材散热外壳，SGCC箱体 |
| 颜色 | 鸽蓝色+白铝灰色 |
| 安装方式 | 桌面式安装 |
| 尺寸 | (L*W*H)：256.68*312.7*210.9mm |
| 净重 | TBD |
| 工作温度 | -20～60℃, 宽温SSD, 空气流动 -10～55°C, 常温HDD, 空气流动 |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~95%@40°C, 无冷凝 |
| 振动 | 5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD) |
| 冲击 | 50g峰值加速度(持续11ms)(SSD);25g峰值加速度(持续11ms)(HDD） |
| EMC/认证 | CE/FCC Class A |
